涂料印花具有工藝簡(jiǎn)單，生產(chǎn) 流程短，一般不需要水洗后處理等 特點(diǎn)，適用性強(qiáng)，可適用于各種纖 維的織物印花。 特種涂料印花是在織物上得 到特殊效果的印花工藝。隨著科技 的進(jìn)步，許多新材料應(yīng)用于印花技 術(shù)，其中包括納米材料，在涂料印 花體系中加入二氧化鈦納米材料 進(jìn)行印花是切實(shí)可行的。特別是對(duì) 一些光澤較強(qiáng)的織物進(jìn)行消光印花，可以得到一般印花工藝無(wú)法比 擬的特殊印花效果。
二氧化鈦納米材料能使可見(jiàn) 光發(fā)生強(qiáng)烈的散射和漫射，減弱反 射作用。在染整加工中施加消光劑 到紡織品上，可以產(chǎn)生消光作用， 如果通過(guò)印花加工，在局部消光， 則稱(chēng)為消光印花。為了增加對(duì)比效 果，通常在光澤較強(qiáng)的紡織品上印含有消光劑的花紋，在有光澤的地 色上呈現(xiàn)的若隱若現(xiàn)的無(wú)光(或光 澤較弱的)花紋，產(chǎn)生視覺(jué)上的反 差效果f1]。
黏膠纖維是再生纖維素纖維，具有纖維素纖維的優(yōu)良特性，黏膠 長(zhǎng)絲織物具有明亮的光澤，特別適合特種消光印花。
1實(shí)驗(yàn)
1，1實(shí)驗(yàn)儀器
NDJ一1旋轉(zhuǎn)式黏度計(jì)(上海群 旭科學(xué)儀器有限公司)、JJ一1大功 率電動(dòng)攪拌器(常州國(guó)電器有限公 司)、Y571D型多功能色牢度摩擦 儀(溫州方圓儀器有限公司)、 Y801A型恒溫烘箱(常州紡織儀器 廠(chǎng))。
1．2實(shí)驗(yàn)藥品
合成增稠劑PTF(英國(guó))、黏合 劑(天津)、氨水(長(zhǎng)春)、納米二氧化鈦(自制，粒徑≤20 nm)。 1．3織物 黏膠長(zhǎng)絲針織物。
1．4測(cè)試標(biāo)準(zhǔn) GB／T 6151—1997紡織品色牢 度試驗(yàn)、GB 251—1995評(píng)定沾色用 灰色樣卡、GB 250—1995評(píng)定變色 用灰色樣卡。
2實(shí)驗(yàn)結(jié)果與討論
2．1添加了二氧化鈦原糊的流變性 用NDJ一1型黏度計(jì)，選取合適的轉(zhuǎn)子，分別以6 r／min、12 r／min、30 r／min、60 r／min等4檔不同轉(zhuǎn)速下測(cè)黏度；以對(duì)應(yīng)上述4檔轉(zhuǎn)速下的速度 】．256 S-1、2．512 s-1、6I28 s-1、12．58 s-1，按照下式計(jì)算相對(duì)應(yīng)的剪切應(yīng)力， 并作圖1。
.png){kind=small}
式中：T為剪切應(yīng)力，Pa；η為黏度，Pa·s；У為剪切速率，s-1。

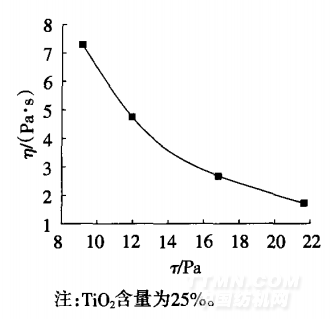

圖1 TiO2糊的T-η流變曲線(xiàn)
.png)
從圖1中可以看出，此糊屬假塑型非牛頓型流體，是一種適合印 花的體系。說(shuō)明納米材料的加入對(duì) 印花原糊無(wú)不利影響，這對(duì)保證印 花效果起著至關(guān)重要的作用。
2．2二氧化鈦濃度對(duì)印花牢度的影響

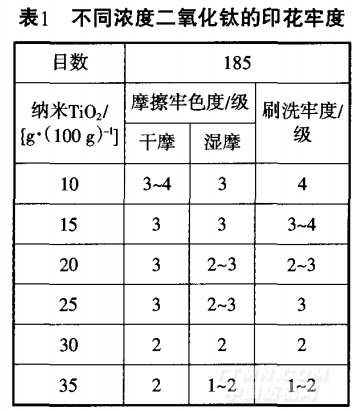

表1是不同濃度二氧化鈦對(duì)印花牢度的影響。從表1看出，實(shí)驗(yàn)中選 擇了6個(gè)不同的濃度，用185目網(wǎng)進(jìn)行 印花后分別測(cè)試了干摩擦、濕摩擦和 刷洗牢度。比較各濃度的印花后牢 度，得出納米二氧化鈦濃度在10~25g／(100 g)時(shí)的各項(xiàng)牢度較好；而濃度超過(guò)25g／(100g)時(shí)，各項(xiàng)牢度開(kāi)始下降。這可能是由于納米材料濃度升高，在織物表面產(chǎn)生聚集現(xiàn)象引起的，所以從實(shí)驗(yàn)的結(jié)果看，應(yīng)把二氧化鈦濃度選在10～25g/(100 g).
.png)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
