日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．3二氧化鈦濃度對(duì)印花效果的影響

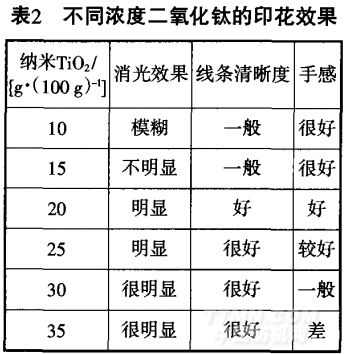

表2是不同濃度的二氧化鈦對(duì)印花效果的影響。從表2中可以看出，納米二氧化鈦濃度在20～35 g／(100 g)時(shí)消光效果明顯，線(xiàn)條清 晰度也較好，這說(shuō)明要得到明顯的 消光印花效果，效果劑必須具有一定的濃度；納米二氧化鈦濃度在 10～25 g／(100 g)時(shí)，手感較好，如果 濃度大于25 g／(100 g)時(shí)，雖然消光 效果好，但手感較差。這可能是由 于納米二氧化鈦濃度的增加。引起 涂料印花的涂層增厚，從而導(dǎo)致手感不好。

2．4焙烘溫度對(duì)印花效果的影響

采用濃度為25 g／(100 g)的納米二氧化鈦進(jìn)行印花，然后在不同焙烘溫度下焙烘，結(jié)果見(jiàn)表3。

從表3可以看出，焙烘溫度的變化對(duì)印花效果有一定影響，焙烘溫度在100～130℃時(shí)消光效果較好；溫度超過(guò)130℃時(shí)印花圖案偏黃，可能是溫度太高黏合劑有些泛黃；焙烘溫度在100～1 10℃時(shí)各項(xiàng)牢度較差，這是由于溫度太低，黏合劑沒(méi)有完全發(fā)生交聯(lián)反應(yīng)。綜合各項(xiàng)牢度和印花的消光效果，最佳焙烘溫度應(yīng)選在130℃。

3結(jié)論

3．1納米二氧化鈦可以用作消光印花。

3_2納米二氧化鈦糊具有適合印花的流變性。

3-3納米二氧化鈦的最佳濃度為25 g／(100 g)。

3．4最佳焙烘溫度為130℃。
