比較以上三個圖中復(fù)配糊料印花與海藻酸鈉糊印花K／S值，圖2中，活性艷紅K一2BP印花，3～4．5min海藻酸鈉糊印花K／S值高于復(fù)配糊料， 4．5min后復(fù)配糊料印花K／S值則高于前者。圖3中， KN型活性染料印花，1～3min復(fù)配糊料印花K／s值比海藻酸鈉糊低1．5左右，3min后復(fù)配糊料印花K／s值顯著增加，4min與海藻酸鈉糊印花獲得相同的表觀色深，且其K／S值繼續(xù)增加。圖4中，B型活性染料印 花，imin時復(fù)配糊料印花K／S值還不到l，與海藻酸 鈉糊相差較大。隨著時間增加，其K／S在5min增加到 3，達(dá)到與海藻酸鈉糊印花相同的表觀色深。且由前 兩個圖的曲線趨勢可推測，5min后復(fù)配糊料印花表 觀色深將高于海藻酸鈉糊。
綜上所述，海藻酸鈉糊印花在較低的固色時 間內(nèi)就可獲得較高的K／S值。這是因為海藻酸鈉糊 分子中每個六元環(huán)具有羧基陰離子，與染料陰離 子之間存在靜電斥力，有利于染料陰離子上染纖 維，給色量較高。海藻酸鈉糊印花K／S值隨蒸化時 間增加而逐漸增加，一定時間后K／S值趨于不變， 總體上K／S值提高并不顯著。較短的固色時間，復(fù) 配糊料印花所得K／s值較低，活性較高的KN型染 料印花K／S值最低。相同的蒸化時間下，海藻酸鈉 糊印花所得K／S值比復(fù)配糊料高。隨著蒸化時間增 加，復(fù)配糊料印花K／S值有較大幅度的增加，且其 增加的幅度隨染料類型的變化而變化。這可能是 因為復(fù)配糊料有優(yōu)良的吸濕性，隨著蒸化時間增 加，染料更多地溶解，向纖維滲透，從而使得印 花K／S值顯著增加。
2．3過熱蒸汽條件下固色時間對表觀色深的影響 在活性染料二相法印花過程中，織物施加固色 液后要立即進(jìn)行蒸化，蒸化時間要適當(dāng)。時間過 長，對絕大部分染料而言，給色量和色光鮮艷度不 會上升反而有所下降；時問太短，固色率較低，固 色效果不好。 為了獲知在過熱蒸汽下，固色的適宜時間，在 施加不同量的固色劑的條件下，固色不同的時間 后，分別測出其K／S值，作出圖5。

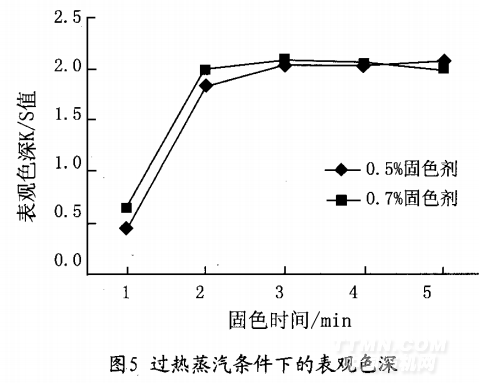

.png)
從圖5看出，當(dāng)施加0．5％的固色劑時，在固色時 間低于2min時，表觀色深即K／s值逐漸增加，增加的 趨勢顯著；在固色時問為2min時，K／S值達(dá)到了一個 最大值；在固色時間高于2min后，K／S值不但幾乎沒 有增加反而有所下降，但是整體趨于一個平衡值。 當(dāng)施加0．7％的固色劑時，在固色時間低于2min時， K／S值逐漸增大，增加的趨勢顯著；在固色時間為 2min時，K／S值為一個轉(zhuǎn)折值，但是沒有達(dá)到最大； 在固色時間高于2min時，K／S值依然在增加，但是增 加的趨勢越來越小。 因此可知固色劑用量的多少對固色時間的選擇 沒有影響，同時也可知在活性染料二相法印花中， 在過熱蒸汽條件下，適宜的固色時間是2min。
4結(jié)論
(1)隨著固色劑用量的增加表觀色深值越大， 當(dāng)固色劑用量超過一定值后，即使增加固色劑的用 量，印花織物表觀色深值增加不大，所以從實際應(yīng) 用考慮，固色劑用量并不是越大越好。
(2)相同的蒸化時間下，海藻酸鈉糊印花所 得K／S值比復(fù)配糊料高。隨著蒸化時間增加，復(fù)配 糊料印花K／S值有較大幅度的增加，且其增加的幅 度隨染料類型的變化而變化。這可能是因為復(fù)配糊 料有優(yōu)良的吸濕性，隨著蒸化時間增加，染料更多 地溶解，向纖維滲透，從而使得印花K／S值顯著增 加。
(3)固色劑用量的多少對固色時間的選擇沒有 影響，同時也可知在活性染料二相法印花中，在過 熱蒸汽條件下，適宜的固色時間是2min。
<<上一頁[1][2]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
