日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

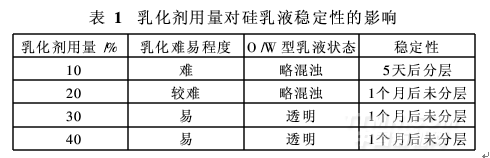

　由表1可知,隨著乳化劑用量的提高,BPEAS越易乳化,穩(wěn)定性增加,在乳化劑用量>30%時,硅乳穩(wěn)定性良好,考慮成本因素,乳化劑用量選30%比較合適。

2. 4　pH值對硅乳穩(wěn)定性及應(yīng)用性能的影響

pH值會影響B(tài)PEAS的離子狀態(tài),即影響B(tài)PEAS硅油乳液的帶電性能,進而影響其穩(wěn)定性。pH值對BPEAS硅乳穩(wěn)定性的影響,結(jié)果見表2。

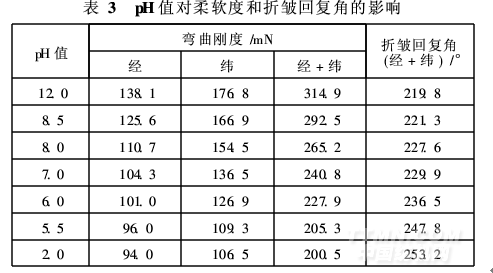

由表2知, pH值為5. 5~7. 0時,硅乳最為穩(wěn)定。這是由于在弱酸性條件下,BPEAS中的氨基帶正電,使氨基硅微乳乳粒表面的電荷密度增高,這樣乳粒在熱運動時因同性電荷之間排斥作用就不會聚集在一起而發(fā)生分層;若pH值過大,乳液粒子就有可能在熱運動時因同性電荷之間的排斥作用過強造成乳液分層。BPEAS乳液帶正電有利于BPEAS分子在負電性的纖維表面定向吸附,改善硅油分子在纖維上的排列取向,這對BPEAS最終能表現(xiàn)出良好的整理效果十分有利。因此,用不同pH值的硅乳在相同棉布上做了柔軟度和折皺回復(fù)角的對比研究,結(jié)果見表3。

由表3可知,硅乳pH值為5. 5~7. 0時,彎曲剛度較小,織物手感柔軟,在棉纖維上整理效果最佳。

2.5　應(yīng)用性能

BPEAS由于其特殊的嵌段型聚醚氨基鏈節(jié)結(jié)構(gòu),覆蓋在纖維表面后,會引起織物應(yīng)用性能的明顯變化。

因此,用含固量為30%和pH值為6的BPEAS硅乳對棉織物進行處理,整理后棉織物的性能見表4。

由表4可知,與空白布樣相比,經(jīng)BPEAS處理后的棉織物,其經(jīng)、緯向的彎曲剛度明顯減小,折皺回復(fù)角增大,說明處理后的織物柔軟度增加,彈性增強;白度基本不變,說明抗黃變能力較強;靜態(tài)吸水時間僅4. 5 s,表明BPEAS呈具有大量親水性的聚醚鏈節(jié)結(jié)構(gòu),改善了以往陽離子聚硅氧烷所賦予織物的強疏水性。

3　結(jié)論

(1)在表面活性劑脂肪醇聚氧乙烯醚AEO-3的作用下,嵌段型聚醚氨基硅BPEAS能被乳化成粒徑為98. 8 nm,ζ電位為+73. 03 mV的透明狀陽離子微乳。

(2)制備的BPEAS微乳離心穩(wěn)定性、稀釋穩(wěn)定性及耐弱酸堿穩(wěn)定性良好,使用時不會產(chǎn)生分層或漂油現(xiàn)象。

(3)pH值為5. 5~7. 0、含固量為30%的BPEAS硅乳具有優(yōu)異的應(yīng)用性能,可賦予織物優(yōu)良的親水吸濕性、低黃變性以及柔軟滑爽性。
