日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

理論上，根據(jù)染料Ⅰ具有最高的上染率，應(yīng)推斷其K/S 值會最高，但實際上并非如此，這可能是染色色光的顯著變化所致，這也可從λmax的變化得到佐證。因此，比較標準染料與功能性染料的K/S 值是毫無意義的，只有比較各功能性染料之間的K/S 值才能夠說明問題。根據(jù)K/S 值對染色織物上的染料濃度排序如下:

染料Ⅰ＞染料Ⅱ＞染料Ⅲ＞染料Ⅳ

染料Ⅰ的固色率要高于標準染料和其它3 只染料。標準染料的固色率介于染料Ⅱ和染料Ⅲ之間。固色率取決于棉纖維所吸附的染料與纖維上—OH 基團所形成的共價鍵的數(shù)量。因此，盡管標準染料的上染率高于染料Ⅱ，但其與纖維發(fā)生反應(yīng)的染料量較少，故相應(yīng)的固色率也低。固色率排序如下:

染料Ⅱ＞染料Ⅰ＞標準染料＞染料Ⅲ＞染料Ⅳ

2．3 功能特性

( 1) 懸垂性

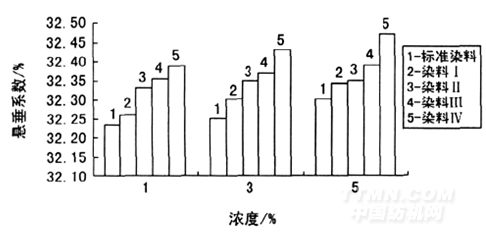

由圖3 可見，標準染料染色織物的懸垂性最低，而染料Ⅳ( 其烷基數(shù)最多) 染色織物的懸垂性最高。懸垂性隨著柔軟劑基團中烷基數(shù)量的增加而提高。染色棉織物的懸垂性排序如下:

染料Ⅳ＞染料Ⅲ＞染料Ⅱ＞染料Ⅰ＞標準染料

( 2) 彎曲長度

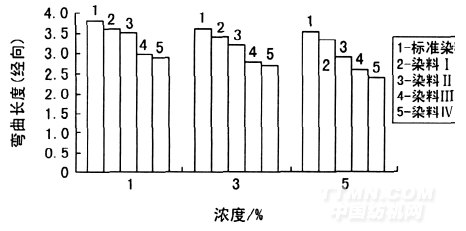

由圖4 和圖5 可知，標準染料染色織物的( 經(jīng)緯向) 彎曲長度最高，而染料Ⅳ染色織物的彎曲長度最低。隨著柔軟劑基團中烷基數(shù)量的增加，織物經(jīng)緯向的彎曲長度減少，且經(jīng)向較緯向的彎曲長度降低更多。染色棉織物彎曲長度( 經(jīng)緯向一致)大小排序如下:

染料Ⅳ＜染料Ⅲ＜染料Ⅱ＜染料Ⅰ＜標準染料

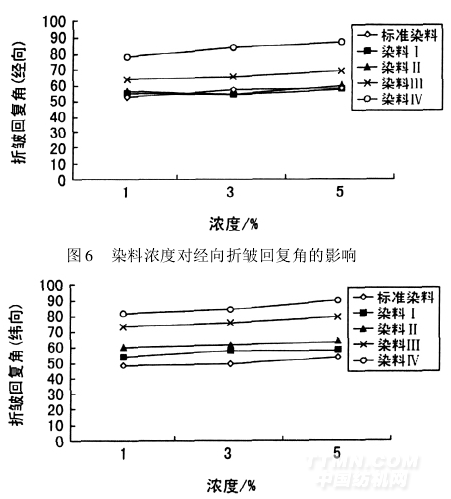

( 3) 折皺回復(fù)角
