圖3 CAS乳液在棉纖維表面的SEM圖
考慮到有機(jī)硅膜覆蓋在纖維表面后也會(huì)引起纖維的表面性能發(fā)生改變，對(duì)經(jīng)CAS乳液處理纖維表面的接觸角進(jìn)行測試，結(jié)果表明：蒸餾水在整理的棉纖維織物表面的接觸角已達(dá)60．25。（未整理織物為5°)。這是CAS乳液在棉纖維表面成膜的又一例證，說明織物經(jīng)CAS乳液處理后附著一層薄膜，導(dǎo)致整理織物表面接觸角增加，親水性下降．
2．2應(yīng)用性能
從表1可以看出，相比未整理織物，CAS乳液整理織物的柔軟度(經(jīng)+緯)由整理前的684mN下降至577mN，表明整理后織物柔軟性能提升，親水性和白度有所下降，同時(shí)獲得了油滑柔軟手感．

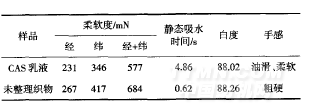

表1CAS乳液處理棉纖維織物的應(yīng)用性能
.png)
3結(jié)論
（1）CAS乳液粒子呈圓球狀，分布較均勻，平均粒徑32．56nm，Zeta電位為-28．35mV．
(2)CAS乳液在棉纖維表面成膜性能良好，成膜后致使纖維表面原有凹槽消失，獲得了平整光滑的微觀表面；蒸餾水在經(jīng)CAS乳液處理后的棉纖維織物表面的接觸角達(dá)60．25。；CAS乳液整理織物的柔軟性能較未整理織物有所提升，同時(shí)織物獲得了獨(dú)特的油滑柔軟手感．
<<上一頁[1][2]
您所在的位置：
編.gif)
