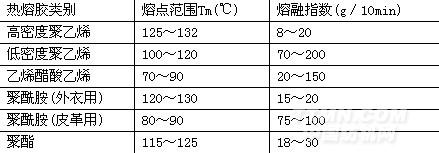

表1.常用熱熔膠的熱性能參數(shù)
.jpg)
注：熔融指數(shù)測定條件，聚乙烯為21.8N／190℃，其他均為21.18N／160℃。
2.2.熱熔膠對織物的潤濕和滲透
熱熔膠和纖維均為高聚物，屬于熔融高聚物對固態(tài)低能表面的潤濕，故在一般情況下不可能達(dá)到完全潤濕。其潤濕情況決定于熱熔膠和纖維的界面張力，其潤濕情況可用接觸角θ表示，按楊氏(Young)方程，當(dāng)潤濕處于平衡狀態(tài)時：
cosθ＝γs－γsL/γL
γs、γL、γsL分別表示固體、液體的表面張力以及固體與液體的界面張力，接觸角越小越有利于潤濕。
.jpg)
粘合的最佳潤濕條件是γs≌γL，若γL＞γs潤濕就不易進(jìn)行，表2是各種纖維和熱熔膠的表張力。

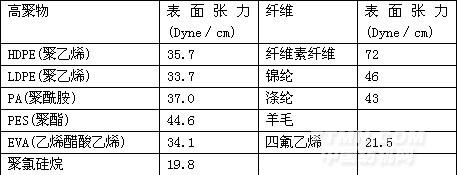

表2.常用纖維和熱熔膠的表面張力
.jpg)
一般纖維的表面張力都大于熱熔膠的表面張力，浸潤均能自發(fā)進(jìn)行，但如果織物經(jīng)過硅油整理或涂布四氟乙烯涂層，其表面張力將會大大降低，熱熔膠就很難潤濕織物，這樣就會影響粘合鍵的形成。此時就必須在熱熔膠內(nèi)加入添加劑以降低熱熔膠的表面張力。例如在聚乙烯中加入脂肪即可降低聚乙烯的表面張力，所以在熱熔粘合時還必須注意織物的表面性能以選擇相適應(yīng)的熱熔膠。
<<上一頁[1][2][3][4][5][6][7]下一頁>>
您所在的位置：
編.gif)
