4、SINYO伺服系統橫機控制系統接線圖與參數設置

電腦橫機運行時是通過主伺服電機拖動橫機機頭做往復運動實行編制。采用伺服和同步齒形帶驅動，機頭可進行調節行程。一般運行過程中要求伺服電機帶動機頭換向平穩，無抖動和振動噪音，在正反轉交替時要平滑無明顯抖動現象。

搖床橫移機構針織橫機是生產毛衫的主要設備，而毛衣的花色品種及織物結構的變化，除了取決于三角機構的變換和排針外，搖床的橫移也起到了重要作用。利用搖床橫移可紡織斜紋、絞花、空花、移圈等復雜結構的織物。由于機器本身結構特點以及移圈功能的自動實現對搖床橫移的準確性、平穩性、可靠性和機電一體化方面具有一定要求，搖床橫移一般采用伺服或步進電機滾珠絲桿螺母副傳動來實現。

SINYO伺服應用在電腦橫機上，包括2部分：第一部分驅動主電機（1KW，1500RPM）通過皮帶傳動帶動機頭在床身上做來回往復運動，第二部分驅動搖床電機（0.75KW，3000RPM）通過皮帶，帶動滾珠絲杠來移動針板對?；y。目前，SINYO伺服系統已經成功運用在浙江某電腦橫機上，以下是SINYO伺服控制系統信號接線和參數設置。

4.1控制線（CN2）接線圖：

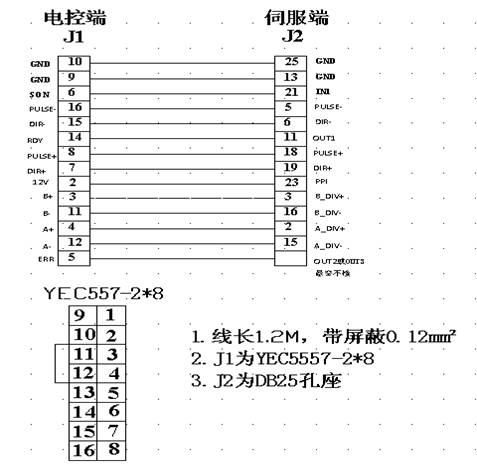

圖4 主軸信號線接線圖

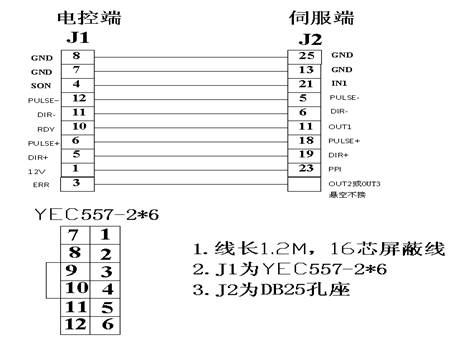

圖5 搖床信號線接線
