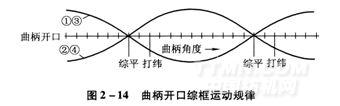

曲柄開口機構的綜框運動規律如圖2—14所示。

曲柄開口運動具有近似簡諧運動的特點，所以較適應高速。綜框在最上或最下位置時，升降速度低；在綜平位置時，升降速度高。對于短纖類平紋織物，綜平標準時間一般設定在310°，長絲類平紋織物的標準平綜時間一般設定在330°。綜平時間晚，有利于減少經紗的摩擦，但不利于把緯紗打緊，織物組織不豐滿。

2.凸輪開口

凸輪開口按綜框驅動機構的性質可分為消極式和積極式兩種。消極式凸輪開口機構由開口凸輪箱、鋼絲繩及導輪、回綜箱三部分組成。它由回綜箱中的回綜彈簧控制綜框復位。積極式開口凸輪機構用共軛凸輪驅動綜框升降，不需要回綜裝置。歐洲噴氣織機多配置積極式凸輪開口機構，最多8頁綜框。日本機型多配消極式凸輪開口。

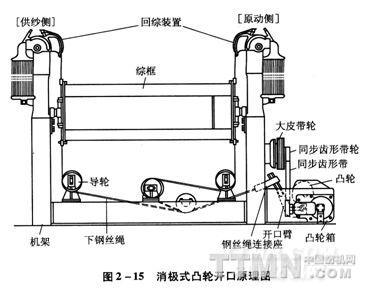

(1)消極式凸輪開口機構：由于凸輪輪廓面形狀可以按照開口工藝進行設計，所以凸輪開口機構的運動性質可以彌補連桿開口機構運動性質難以改變的不足，拓展了織物的適應性。它不僅能織制平紋、斜紋和緞紋，而且可以織造燈芯絨及某些復合組織的織物。因此是用戶廣泛采用的開口型式(圖2—15)。

在圖2—15中，當凸輪由小半徑轉到大半徑時，通過轉子和開口臂將連接在綜框上的鋼絲繩向右拉動使綜框從最高點運動到最低點；同時回綜彈簧受力伸長儲蓄能量。當開口凸輪繼續轉動從大半徑轉向小半徑時，整個回綜系統則靠回綜彈簧儲蓄的能量使綜框回復到原位，即從最低到最高。

這種開口機構大，綜框的上下運動規律取決于開口凸輪的外廓線形狀的設計；回綜靠彈簧能量的釋放。因此，凸輪外輪廓的設計加工直接影響著開口性能的好壞，彈簧質量直接影響著綜框運動的平穩性。

綜框的運動必須滿足：開口清晰；適于高速運轉；綜框運動一定要平穩；開口到最大時應有一定的靜止時間。
