在織造同一組織的織物時，根據織造工藝參數和織物風格的要求，織機轉速及筘幅的不同，需選擇不同型號的凸輪。
例如：zA系列根據已知的筘幅、轉速、織物密度、風格等不同的要求，有P、G、Q或V形四種平紋凸輪可供選擇。斜紋、緞紋及燈芯絨也可分Q形或V形。

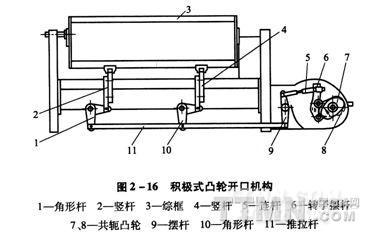

(2)積極式凸輪開口機構：為使開口運動更加平穩和精確，尤其在織寬幅、重磅等織物時，噴氣織機采用共軛凸輪開口機構，即積極式凸輪開口機構，如圖2—16所示。
.jpg)
圖2—16中，當主凸輪7由小半徑轉到大半徑時通過轉子擺桿6、連桿5、擺桿9，推拉桿11、角形桿1和10、豎桿2和4，使綜框在其垂直導軌內上升。主、副凸輪為一體件，同轉向，同轉速。當副凸輪8的小半徑轉到大半徑時，則反之，綜框下降。由于整個系統靠兩凸輪的共軛精度保證良好的約束條件，所以綜框運動的精度和平穩性較好。連桿5右端在轉子擺桿6上的高低位置可調節綜框的動程大小。
積極開口的能耗比消極開口的能耗低，機器震動小。
3.多臂開口
多臂開口有上置、下置和消極、積極以及機械、電子之分。噴氣織機織制較復雜的織物(例如小花紋組織)時需用多臂開口機構。噴氣織機配置的多臂機綜框數最多為16頁。
多臂開口機構的動力來自主機通過與大皮帶輪同軸的同步帶輪、同步帶將動力傳遞給多臂機的輸入軸。經傳動機構傳動綜框上下運動。機械多臂機通過紋板、紋釘排列規律形成預期的織物組織。電子多臂機織物組織數據則經功能鍵盤輸人控制系統，以獲得預期的織物。因此，電子多臂機具有改變織物組織快捷，緯循環數多、操作方便等特點。
4.提花開口
噴氣織機可配置提花開口機構，適用于織造大花紋組織的織物，滿足每根經紗所需要的獨立提綜規律，滿足了各種各樣花色品種的要求
