日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2結(jié)果與討論

2·1擴(kuò)散系數(shù)

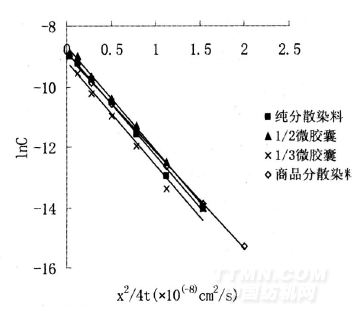

薄膜卷層法通過(guò)薄膜擴(kuò)散模擬了染料在纖維中的擴(kuò)散,即內(nèi)擴(kuò)散,以測(cè)定染料在纖維內(nèi)部的擴(kuò)散系數(shù)。將C. I.分散藍(lán)56濾餅、1/2MC、1/3MC及商品分散染料高溫高壓下染聚酯薄膜,并進(jìn)行剝色,繪制lnC-x2/4t圖并進(jìn)行線性擬合,如圖2所示,由此計(jì)

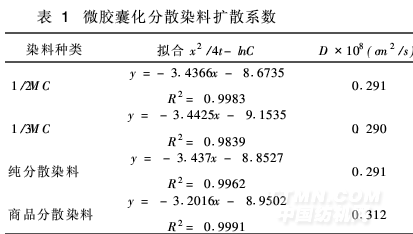

算擴(kuò)散系數(shù)D,見(jiàn)表1:

表1中直線擬合的相關(guān)系數(shù)可以看出,這4種染料的x2/4t-lnC的線性關(guān)系比較明顯,

由表1可看出它們的擴(kuò)散系數(shù)無(wú)數(shù)量級(jí)差異,這可能是由于染料在纖維內(nèi)部的擴(kuò)散主要與分散染料分子本身的化學(xué)性質(zhì),與染料跟纖維之間的作用力有關(guān),分散染料微膠囊囊壁及助劑的存在并不改變?nèi)玖戏肿拥男再|(zhì),故不影響染料在薄膜內(nèi)部的擴(kuò)散。

從表1中可以發(fā)現(xiàn),純分散染料與微膠囊染料的擴(kuò)散系數(shù)基本相等。這主要是因?yàn)樵诜稚⑷玖衔⒛z囊染色過(guò)程中,當(dāng)分散染料從微膠囊中釋放出后,微膠囊留在染浴中,不影響染料在纖維內(nèi)部的擴(kuò)散。相比之下商品染料的擴(kuò)散系數(shù)略微高,這與助劑的存在有關(guān),在純分散染料及微膠囊分散染料的染浴中,染料始終維持較低的飽和濃度;而商品染料由于助劑產(chǎn)生增溶作用,使染浴中染料以過(guò)飽和濃度存在,導(dǎo)致薄膜表面的染料濃度相對(duì)較高,此時(shí)薄膜表面與薄膜內(nèi)部染料濃度梯度較大,有助于染料由表面向內(nèi)部擴(kuò)散,從而表現(xiàn)為擴(kuò)散系數(shù)略大。

2·2染料擴(kuò)散速率

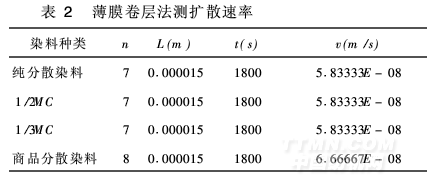

根據(jù)薄膜卷層法測(cè)定染料在纖維內(nèi)部的擴(kuò)散速率,計(jì)算結(jié)果見(jiàn)表2。

由表2可知不同芯壁比的微膠囊化分散染料與純分散染料在纖維內(nèi)的擴(kuò)散速率相等,由此可知染料在薄膜內(nèi)部的擴(kuò)散行為與染料分子有關(guān),而與是否經(jīng)過(guò)微膠囊化、微膠囊化條件變化之間的關(guān)系并不密切;而商品分散染料的擴(kuò)散速率略大,這與助劑的增溶作用有關(guān)。

由表1和表2可以看出,染料的擴(kuò)散系數(shù)大則擴(kuò)散速率也大,2.1和2.2的結(jié)論相互吻合。

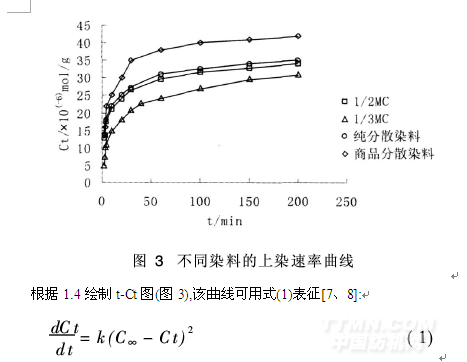

2·3染色速率常數(shù)、平衡上染量及半染時(shí)間
