日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1．6硬挺度測試

參照標準ZBWO 4003-1987《織物硬挺度試驗法斜面懸臂法》，硬挺度用滑出長度表征。

1．7抽拔力測試

采用YG001A型單纖維電子強力儀測紗線表面 兔毛滑脫或斷裂的抽拔力。在一定范圍內(nèi)纖維發(fā)生 滑脫或斷裂時抽拔力越大，說明兔毛織物防掉毛效 果越好。記錄纖維抽拔力的大小以及纖維滑脫的根 數(shù)，分析影響兔毛防掉毛效果的因素。每個試樣測 200根，拉伸速度20 mm／min。

2 結(jié)果與討論

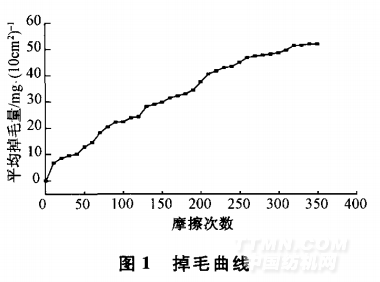

2．1掉毛曲線與掉毛速率曲線 有研究表明，摩擦次數(shù)對織物的掉毛量有很大 影響，而掉毛曲線對摩擦次數(shù)的確定有很大幫 助 。機器每摩擦10次稱量1次織物磨毛后的 減量，以摩擦次數(shù)為x軸，掉毛量為Y軸進行作圖， 結(jié)果如圖1所示。圖1表明：兔毛織物的掉毛量隨 著摩擦次數(shù)增加也相應(yīng)的增加，當(dāng)摩擦次數(shù)達到 300次左右時，曲線斜率已變的很小，掉毛量基本趨 于穩(wěn)定。

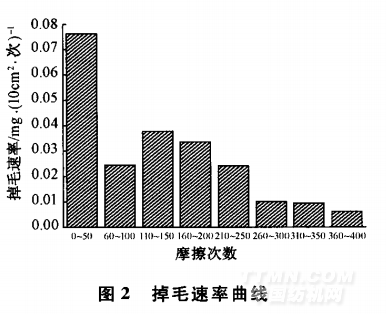

兔毛織物在日常服用過程中，與周圍的其他物體不斷發(fā)生摩擦，這種摩擦力使兔毛易于斷裂或者 滑出紗線和織物的表面而形成掉毛，但是由于這種 作用比較柔和，所以發(fā)生掉毛的是那些斷裂強力和 抽拔力較小的兔毛，它直接影響兔毛掉毛量。通過線性擬合方法分別獲得掉毛曲線中磨擦10～50、 60～100、110～150、160～200 210～250 260～300 300～350、360～400次各階段的斜率，以獲得的斜 率為Y軸，磨擦次數(shù)為x軸，得到掉毛速率直方圖， 結(jié)果如圖2所示。 由圖2可看出，在初始階段掉毛量增加很快，這 是因為摩擦因數(shù)小，強力低的兔毛提前滑脫與斷裂 并迅速從織物上掉落。但隨著摩擦次數(shù)的增加，織 物的掉毛速率成波動性變化，這一方面說明織物上 的兔毛纖維的斷裂強力、抽拔力差別較大，另一方面 也說明織物上兔毛纖維規(guī)格具有鮮明的特點，相近規(guī)格的兔毛纖維從織物上掉落所需要的外界條件也 要相近。分析圖2可以得到以下結(jié)論：當(dāng)織物平磨 接近50次時，掉毛速率達到第一個波谷，此時，斷裂 強力較小、抽拔力較弱的兔毛纖維已經(jīng)從織物上掉 落；之后掉毛速率在波動中逐漸降低，當(dāng)織物平磨 300次左右，織物的掉毛速率已經(jīng)很小了，此時，已 經(jīng)基本達到模擬日常穿著過程，兔毛纖維的掉毛量 基本不再增加。
