日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

該工藝中襯經(jīng)梳FB3不作橫向移動(dòng)，它只是平穩(wěn)地將經(jīng)紗墊放于織針針間，而地梳用一把作經(jīng)平墊紗，對(duì)襯經(jīng)紗線層和襯緯紗層進(jìn)行捆綁束縛。


2.4 后整理


柔性燈箱布的后整理加工通常有貼合 (壓延)型和涂層型兩大類。涂層燈箱布的內(nèi)在質(zhì)量和廣告效果優(yōu)于貼合型。用貼合型燈箱布制作噴繪廣告時(shí)圖案易虛、較模糊，因此它較適合做較低檔次的貼字、熱轉(zhuǎn)移型廣告；而高檔次的廣告幾乎都是用涂層型燈箱布制作 [4] 。


2.4.1 貼合整理工藝


目前我國(guó)生產(chǎn)的經(jīng)編燈箱布主要還是以貼合型為主，即是以經(jīng)編雙軸向織物為基布，在貼合機(jī)上利用電熱輥將貼合膜 (多為PVC薄膜)快速加熱至表面熔融，并在一定壓力下迅速與基布接觸而進(jìn)行粘合。

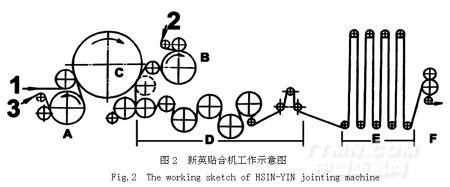

一常用的臺(tái)灣新英貼合機(jī)的工作示意圖如圖 2所示，其中1為基布入布方向、2為面膜進(jìn)入方向、3為里膜進(jìn)入方向。在里膜和面膜分別經(jīng)預(yù)熱輥A、B快速加熱至表面熔融后，在加熱輥C上由壓輥?zhàn)饔门c基布粘合，再經(jīng)過(guò)冷卻區(qū)D、E后進(jìn)行布邊切割、打卷包裝。


貼合工藝：基布規(guī)格： 200*200；雙面貼合PVC薄膜，薄膜規(guī)格：面膜：1.0～1.2mm、里膜：1.0～1.4mm；進(jìn)布速度：20～28m/min；進(jìn)膜速度、出布速度與進(jìn)布速度一致；電熱壓輥溫度：面膜貼合輥：165～170℃、里膜貼合輥：160～165℃。

2.4.2 涂層整理工藝


涂層型經(jīng)編燈箱布在我國(guó)生產(chǎn)還很少，更缺乏生產(chǎn)工藝的優(yōu)化研究。涂層型燈箱布是在通用直接涂層機(jī)上，將懸浮液型的 PVC涂層劑直接涂布在基布上，再進(jìn)行烘燥而使涂層劑與基布結(jié)合。為使基布兩面都能均勻地涂上涂層劑，采用兩臺(tái)涂層機(jī)組成的機(jī)組，對(duì)基布兩面分別進(jìn)行涂層，其工藝流程為：基布退卷——涂層劑涂布——烘燥——冷卻——卷繞 [4] 。
在涂層生產(chǎn)中，涂層劑配方極為重要。在涂層配方中要加一些專門的增白、增艷劑，且對(duì)基布要作防水處理，最后對(duì)產(chǎn)品表面還需進(jìn)行吸油墨處理。否則在涂層均勻性、透光性、印刷性、廣告性等方面就會(huì)產(chǎn)生不足，在制作成燈箱廣告后會(huì)明顯出現(xiàn)發(fā)暗、忽明忽暗，且會(huì)有芯吸現(xiàn)象 [5] 。


涂層液配方 ： PVC樹脂:增塑劑:穩(wěn)定劑:潤(rùn)滑劑:其他助劑(如填充劑、著色劑等)為67:26.7:2.7:0.5:3.5(質(zhì)量比)。涂層工藝：基布速度：2～3m/min；烘 燥 溫度： 180～185℃；烘 燥 時(shí)間： 3～4min； 冷卻 溫度：常溫； 冷卻 時(shí)間： 2～3min。


3 常見問題與討論


3.1 織造布邊襯緯紗松弛


基布編織時(shí)，全幅襯緯紗線被平直地襯入織物中。隨后緯紗剪切裝置將布邊與傳送鉤相連的緯紗切斷。切斷過(guò)程中往往布邊約 10-20mm范圍內(nèi)緯紗出現(xiàn)彎曲、松弛現(xiàn)象，導(dǎo)致布邊不理想。這是由于緯紗被切斷時(shí)的張力突變所致，在生產(chǎn)中可通過(guò)有效地控制緯紗張力以減小突變，或增加織物密度以增加地組織束縛力，或者也可在剪切前預(yù)先松弛緯紗。


3.2 貼合生產(chǎn)中基布收縮與貼合牢度的控制


由于貼合過(guò)程需先將 PVC薄膜表面熔融，一般要求加熱溫度達(dá)160～170℃，這已大大超過(guò)了滌綸纖維的玻璃化溫度(80℃)，致使基布產(chǎn)生熱回縮。試驗(yàn)證明，對(duì)于75dtex普通滌綸絲，170℃作用2min時(shí)熱收縮率達(dá)10.8%，而高強(qiáng)型滌綸絲則較小，僅為3.3%(550dtex) [5] 。由此可通過(guò)將地梳紗、襯經(jīng)襯緯紗全部采用高強(qiáng)滌綸絲來(lái)減小基布收縮，這必將導(dǎo)致基布成本升高。因而在實(shí)際貼合生產(chǎn)中一般通過(guò)調(diào)整生產(chǎn)速度來(lái)控制基布受熱時(shí)間，從而控制成品門幅。但加快速度雖然可減小基布收縮，但由于受熱時(shí)間縮短，往往會(huì)導(dǎo)致貼合牢度降低。例如對(duì)于前列貼合工藝，如將速度調(diào)整為20m/min時(shí)基布收縮約10%，貼合牢度好；而如將速度調(diào)整為28m/min時(shí)基布基本無(wú)收縮，但貼合牢度較差。


4 結(jié) 語(yǔ)


由于柔性燈箱布具有良好的強(qiáng)度、透光適量均勻、色彩鮮艷奪目以及使用壽命長(zhǎng)等優(yōu)點(diǎn)，在廣告媒體中的應(yīng)用日益廣泛。雖然近幾年國(guó)內(nèi)燈箱布在技術(shù)和生產(chǎn)能力上已得到較大發(fā)展，但總體而言在 質(zhì)量 和 性能 上與 美國(guó) 3M 、 德國(guó)歐 特 龍 、 日本山本 等國(guó)際著名品牌的 燈箱布等 相比還有較大的差距，在國(guó)際國(guó)內(nèi)市場(chǎng)的 競(jìng)爭(zhēng)中還處于劣勢(shì)。因此有必要對(duì)燈箱布的生產(chǎn)工藝、質(zhì)量控制等進(jìn)行進(jìn)一步探索，從其性能要求出發(fā)，積極開發(fā)優(yōu)質(zhì)燈箱布特別是涂層型產(chǎn)品。相信隨著工藝的不斷改進(jìn)與創(chuàng)新，國(guó)內(nèi)經(jīng)編燈箱布產(chǎn)品將會(huì)有更為廣闊的發(fā)展前景。
