RSJ4/1賈卡機花型設計方法探討

來源：中國經編技術信息網　發布時間：2012年06月05日

4.2 掃描織物

為使掃描圖片清晰，建議使用的分辨率為300Dpi，圖5為掃描織物圖。

4.3 利用圖像處理軟件對掃描后的織物圖片進行效應層次分割

用不同的顏色填充各個效應層次，各個層次之間輪廓清晰。目前使用較多的Photoshop6.0圖像處理軟件。處理完的圖片如圖6所示，在圖6中截取一個花紋循環作為工作花型（圖7所示）。

4.4 使用賈卡專業設計軟件對處理后的圖片進行花型設計

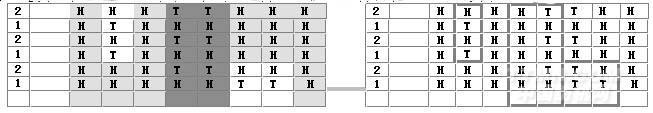

利用專業的賈卡花型設計軟件對工作花型進行設計，輸入花高、花寬、縱密、橫密等參數把工作花型轉成意匠圖，并對各個代表效應的顏色區域填充基本組織或變化組織，生成如圖8所示的多色意匠圖。
意匠圖的規格是根據成品織物的橫密和縱密來確定的，因此意匠花型與最終織物的外觀是保持恒定比例的?；▽?ldquo;X”方向代表織針，花高“Y”方向代表縱密，一個小方格在高度上代表兩個橫列，在寬度上代表兩根相鄰織針之間的距離。
