日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

使用上述的儀器及測試方法能使試驗迅速進(jìn)行，再加上測試條件的選擇能確保所測得的數(shù)據(jù)既可靠又可重現(xiàn)。

2.2.2 混凝土復(fù)合材料的承載效果測試

建筑用復(fù)合材料的應(yīng)力 /應(yīng)變行為不能夠簡單地由各組分的應(yīng)力/應(yīng)變行為來推算，因為不同組分之間的關(guān)系也起著決定性的作用。因此對于這類復(fù)合材料的性能測試既要考慮到各組分的性能，又要考慮到各組分之間的關(guān)系。到目前為止，還沒有見到有關(guān)預(yù)測復(fù)合材料性能的著作或論文發(fā)表，這是一個值得我們深入研究探討的方向。

德國德累斯頓技術(shù)大學(xué)通過圖 6所示的試驗設(shè)備進(jìn)行了復(fù)合材料應(yīng)力/應(yīng)變行為的測試。對承載區(qū)內(nèi)試樣的外形沒有規(guī)定，這樣在制作試樣時很方便，試樣被設(shè)計成以縱向由外部依次進(jìn)入承載區(qū)、載荷分布區(qū)和測試區(qū)。載荷分布區(qū)在承載區(qū)和測試區(qū)之間，它能夠使載荷均勻地分布到試樣的橫截面上。這樣就能保證載荷從試驗一開始就均勻地分布在試樣的截面上。經(jīng)編增強(qiáng)混凝土試樣在受到單向拉伸載荷作用時，其受力行為并不是線性變化的，在應(yīng)力 /應(yīng)變曲線上可以清楚地看到三個不同的區(qū)域（圖7）。根據(jù)應(yīng)力/應(yīng)變曲線可知，復(fù)合材料在一定應(yīng)力范圍內(nèi)（臨界值為 σ ）應(yīng)變非常小，而一旦超過這個臨界值，則應(yīng)變變大，當(dāng)達(dá)到一定應(yīng)力（ χσ ）之后，應(yīng)變又有回落。通過這個實驗可以看出經(jīng)編增強(qiáng)結(jié)構(gòu)的混凝土復(fù)合材料具有適合于建筑材料的應(yīng)力 /應(yīng)變特性。

2.3 經(jīng)編增強(qiáng)混凝土材料的構(gòu)造

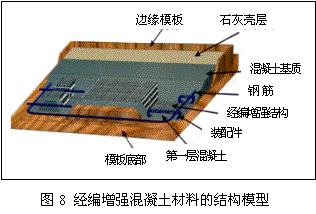

在研究開發(fā)過程中，一種比較理想的混凝土材料構(gòu)造如圖 8所示。雖然成品的結(jié)構(gòu)由于它們不同的用途而外表不同，但其內(nèi)部的各個層次一樣。在板材實際使用之前，對 2.5m × 1.5m 的建筑構(gòu)件進(jìn)行實驗，結(jié)果表明經(jīng)過經(jīng)編結(jié)構(gòu)增強(qiáng)后的材料承載能力非常優(yōu)異。在生產(chǎn)過程中，每個建筑構(gòu)件中使用的增強(qiáng)紡織品的總量大約是 15m2 。

經(jīng)編增強(qiáng)混凝土材料給建筑帶來了便利，并提供了許多的優(yōu)異性能。它們使承載部件重量降低，減少了運(yùn)輸和安裝的費(fèi)用，并為設(shè)計建筑物的外觀拓寬了思路。

3. 建筑用經(jīng)編增強(qiáng)蓬蓋復(fù)合材料

將經(jīng)編雙（多）軸向增強(qiáng)織物 采用涂層、貼合或壓延工藝使基質(zhì)材料與增強(qiáng)材料結(jié)合在一起即可以生產(chǎn)建筑用經(jīng)編增強(qiáng)蓬蓋復(fù)合材料。蓬蓋材料是產(chǎn)業(yè)用紡織品中傳統(tǒng)的大類產(chǎn)品，在建筑行業(yè)中，大量用于永久性或臨時性建筑物的屋頂材料。隨著國民經(jīng)濟(jì)的發(fā)展，游覽區(qū)的開發(fā)和大型現(xiàn)代建筑物的興建，屋頂蓬蓋材料的需求量呈不斷增長的趨勢。

3.1 經(jīng)編增強(qiáng)蓬蓋材料中增強(qiáng)織物的原料和結(jié)構(gòu)

經(jīng)編增強(qiáng)蓬蓋復(fù)合材料對增強(qiáng)結(jié)構(gòu)材料有較大的強(qiáng)度要求。因此，作為增強(qiáng)材料的原料也有強(qiáng)度、尺寸穩(wěn)定性、耐候性、耐水性、阻燃性、可織性和成本等幾個方面的要求。由于高強(qiáng)滌綸和玻璃纖維在作為增強(qiáng)材料的原料時有獨特的優(yōu)點，因此目前及今后的蓬蓋復(fù)合材料將大多采用高強(qiáng)低縮滌綸和無堿玻璃纖維。一般而言， 大型永久性屋頂材料一般都采用玻璃纖維增強(qiáng)材料，經(jīng)過聚四氟乙烯涂層整理而成，我們一般稱這種材料為膜結(jié)構(gòu)屋頂材料。

在織造技術(shù)方面，經(jīng)編增強(qiáng)蓬蓋材料一般使用雙（多）軸向結(jié)構(gòu)，織物的懸垂性能由線圈系統(tǒng)根據(jù)襯緯結(jié)構(gòu)進(jìn)行調(diào)節(jié)，變形能力可通過加大線圈和降低組織密度來增加，如果在經(jīng)編雙軸向織物的基礎(chǔ)上，再襯入 45°的紗線，織物的剪切性能就有更大的提高。
