3.4 鋼繩花梳橫移機構 [4]

2003 年，在英國伯明翰第十四屆國際紡機展（ ITMA'2003 ）德國推出的兩款新型的全電腦控制的多梳花邊機 TL66/1/36 和 FL20/16 中，采用了 Karl Mayer 公司新開發的鋼繩花梳導紗系統，可取代沿用多年的 SU 梳櫛橫移機構。它擁有更高速度，更大范圍花型，以及更好產品質量。能夠生產具有更迷人花型的花邊產品。給設計師和生產廠商提供了開發更具魅力的外觀和結構的高品質花邊的空間。

鋼絲花梳橫移系統用在邁耶新一代的花邊機上，每把花梳都采用伺服電機控制。每個鋼絲花梳連接一個伺服電機，由伺服電機執行橫移運動，鋼絲梳通過空氣壓縮機進行回復。

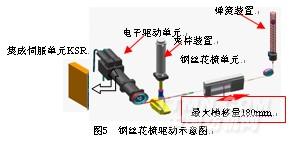

如圖 5 所示，鋼絲花梳一端通過連接帶與伺服驅動單元相連，另一端與反向平衡裝置連接，在靠近伺服驅動單元處使用一夾持裝置以防止鋼絲梳橫移路徑的偏移，伺服電機的正反向旋轉導致了鋼絲花梳的來回橫移，電機順時針旋轉時，鋼絲花梳經過夾持裝置向左橫移；同時反向平衡裝置內的氣壓活塞下移，反之，鋼絲梳向右橫移，氣壓活塞上移，反向平衡裝置保證鋼絲梳在橫移過程中張力均勻一致。反向平衡裝置是一個氣壓裝置，相當于氣壓彈簧，與一般的彈簧相比，它對鋼絲梳的作用更緩和，梳櫛橫移平穩、速度無急劇變化，無沖擊。能保證鋼絲精確的張力，且不會引起系統內的摩擦。

鋼絲花梳導紗系統由細金屬絲和花梳導紗針組成；最多可以 8 把梳櫛集聚；導紗針黏附在細鋼絲梳上，且可以更換；每一根鋼絲連接伺服電機完成橫移運動。

新型鋼絲花梳橫移機構的特點：

1 ．結構緊湊，占用空間少，有利于配置更多花紋梳櫛；

2 ．梳櫛橫移最大動程可達 180mm ，累計橫移針距數可從原來 SU 機構的 47 針增至 170 針，擴大了花型的范圍；

3 ．鋼絲繩導紗梳櫛的質量?jī)H 100 ～ 350g ，從而減少了橫移慣量；

4 ．可通過計算機花型準備系統對梳櫛橫移運動進行自由程序設計，導紗針定位精確；

• 5. 機器速度較高，可以達到 700 rpm （目前花邊機最高機速）；

• 6. 減少了上機調整時間，易于維護，生產效率大大提高；織物質量大大提高。
