牛奶纖維紗線手感柔軟、光澤柔和、色澤亮麗、吸濕 透氣、保濕滋潤、防紫外線、富有彈性和具有耐磨性，能 潤肌養(yǎng)膚使人在享受舒適的同時(shí)，又起到一定的抑菌消 炎功用，這類產(chǎn)品細(xì)膩滑爽，透氣性好，穿著舒適。牛奶 纖維本身帶有米黃色澤，不耐強(qiáng)堿，在濕熱環(huán)境下易發(fā) 黃變硬。牛奶纖維的缺點(diǎn)給紡織品加工帶來了諸多困 難，因此有必要對(duì)牛奶纖維進(jìn)行多方面研究和改進(jìn)，充 分發(fā)揮它的潛在價(jià)值。棉纖維的某些特性能夠彌補(bǔ)牛奶 纖維的缺點(diǎn)，牛奶纖維與棉纖維混紡制成的產(chǎn)品可提高 織物的親膚保健性和柔軟性，提高了織物的懸垂性和光 澤，并且保持了棉纖維的吸濕、透氣、保暖等優(yōu)異特點(diǎn)， 提升了產(chǎn)品的檔次。
l紗線性能
本實(shí)驗(yàn)使用的棉紗、牛奶／棉混紡紗均來自上海正家牛奶絲科技有限公司，其中含有牛奶蛋白纖維和長絨 棉的比列為35：65和50：50。紗線性能測(cè)試使用YG026A 電子強(qiáng)力機(jī)，選用200mm夾持距離，45ram／rain的拉伸速 度，預(yù)加張力15g，共測(cè)試100組數(shù)據(jù)，取平均值。耐磨儀 采用LFY一109A多功能紗線耐磨性能測(cè)試儀，測(cè)試試樣 數(shù)20根，取平均耐磨次數(shù)。各項(xiàng)性能如下表1所示。

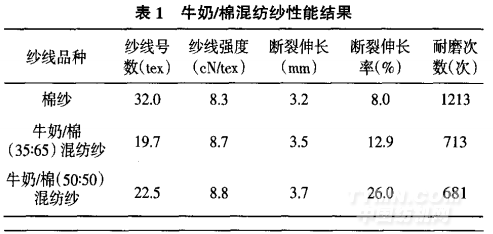

.png)
從表1可以看出，隨著牛奶纖維的含量增加，紗線強(qiáng)度有所增加，因?yàn)榕Ｄ汤w維的強(qiáng)度高于棉紗；隨著牛奶纖維的含量增加，紗線的斷裂伸長率的增加比較明顯，主要是因?yàn)榕Ｄ汤w維的彈性比較好；耐磨次數(shù)隨著牛奶纖維含量的增加反而降低，主要原因是牛奶纖維的抱合力比較差，降低了紗線的耐磨次數(shù)。
2紗線強(qiáng)伸性能與捻度測(cè)試
紗線強(qiáng)伸性能測(cè)試采用上海新纖儀器有限公司的XL一1A型紗線強(qiáng)伸度儀，試樣經(jīng)過恒溫、恒濕處理，每種試樣各測(cè)試50次，夾持距離250mm，試驗(yàn)速度50mm／min，參照GB／T3916單紗斷裂強(qiáng)力及斷裂伸長的測(cè)定標(biāo)準(zhǔn)。捻度測(cè)試采用JY／YG155A數(shù)字自動(dòng)式紗線捻度儀，
采用退捻加捻法，夾持長度200ram，預(yù)加張力10cN，試驗(yàn)次數(shù)10次。測(cè)試結(jié)果如下表2所示。

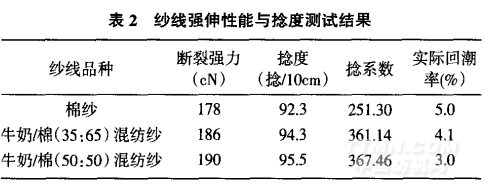

.png)
從表2可以看出，牛奶／棉混紡紗的斷裂強(qiáng)力隨著牛奶纖維含量的增加而變大，主要原因是牛奶纖維的斷裂強(qiáng)力高于棉紗；從捻度和捻系數(shù)測(cè)試結(jié)果可以看出差別不大。
3紗線毛羽和條干均勻度測(cè)試
紗線毛羽測(cè)試使用北京恒奧德儀器儀表有限公司CD／YG171B—II紗羽測(cè)試儀，試驗(yàn)設(shè)定毛羽長度為2mm，即毛羽指數(shù)表示在lm長紗線內(nèi)長度為2mm及以上的毛羽總根數(shù)，采用(FZ/T01086—2000紡織品紗線毛羽測(cè)定方法投影計(jì)數(shù)法標(biāo)準(zhǔn)》。紗線條干均勻度測(cè)試使用SY600／600A高速高效條干均勻度測(cè)試分析儀，采用《GB廠r 3292，1—2008紡織品紗線條于不勻試驗(yàn)方法標(biāo)準(zhǔn)》，測(cè)試環(huán)境溫度溫度20℃，相對(duì)濕度60％。測(cè)試結(jié)果如表3所示。
[1][2]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
