日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2.2淀粉糊

工藝條件:浸軋(TF-630 30 g/L,TF-630C 20.0%)→焙烘(180℃,60 s)→回潮→測(cè)試.

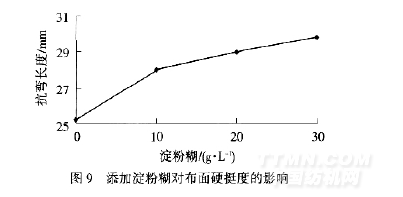

由圖9可以看出,添加淀粉糊能明顯提高布面硬挺度.添加淀粉糊30 g/L時(shí),所化糊料冷卻后放置12h即呈現(xiàn)果凍狀,影響使用效果.添加20 g/L時(shí),冷卻后可放置168 h(7個(gè)工作日)左右.建議添加淀粉糊10~20 g/L.如加工白色織物,考慮到淀粉糊在濕氣較重的環(huán)境中易產(chǎn)生霉點(diǎn),需謹(jǐn)慎使用.

2.2.3涂層膠

工藝條件:調(diào)漿→刮涂→焙烘(170℃,60 s)→評(píng)價(jià).

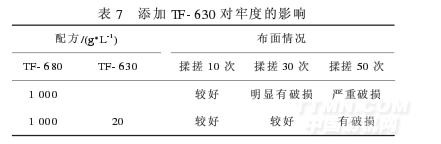

由表7可以看出,涂層膠中添加少量TF-630,可以明顯提高涂層后織物的耐搓牢度.

2.2.4與防水劑同浴整理

工藝條件:浸軋→焙烘(180℃,60 s)→回潮→測(cè)試.

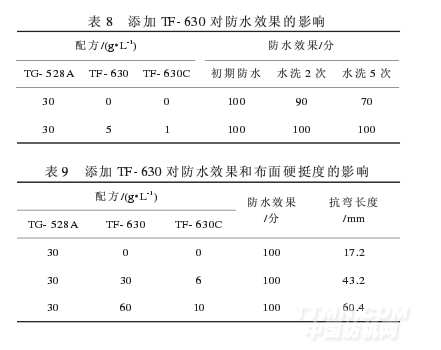

添加TF-630對(duì)防水效果的影響見表8,添加TF-630對(duì)防水效果和布面硬挺度的影響見表9.

由表8和表9可看出,少量TF-630加入防水劑中,可作為交聯(lián)劑,提高防水劑的耐洗牢度.建議TF-630用量3~5 g/L,TF-630C 1 g/L.增加TF-630用量,可以明顯改善織物的硬挺度,且不影響防水效果.建議工廠在加工有防水硬挺要求的織物(如帳篷)時(shí),可防水硬挺同浴整理,縮短工藝流程.

2.3工廠大生產(chǎn)

(1)試樣單位臺(tái)州某印染廠,織物品種墨色滌綸牛津布,定形溫度200℃,定形車速80 m/min,TF-630 36g/L,TF-630C 7.2 g/L,整理后織物抗彎長度37.6 mm,布面游離甲醛含量59.9×10-6.

(2)試樣單位吳江某單位,織物品種紅色牛津布,定形溫度200℃,定形車速100 m/min,TF-630 100 g/L,TF-630C 10 g/L,整理后織物抗彎長度78.9 mm,布面游離甲醛含量286×10-6.

3結(jié)論

(1)硬挺整理劑TF-630適用于滌綸牛津布,整理過程中,當(dāng)ρ(TF-630)=10~30 g/L時(shí),w(TF-630C)=12.5%~25.0%;當(dāng)ρ(TF-630)=30~50 g/L時(shí),w(TF-630C)=12.5%~20.0%;當(dāng)ρ(TF-630)大于50 g/L時(shí),w(TF-630C)=10.0%~16.7%.控制焙烘溫度為190~200℃.焙烘時(shí)間

應(yīng)根據(jù)織物的單位面積質(zhì)量進(jìn)行調(diào)節(jié),當(dāng)織物單位面積質(zhì)量小于100 g/m2時(shí),采用80~110 m/min車速;當(dāng)織物單位面積質(zhì)量為100~200 g/m2時(shí),采用70~90 m/min車速;當(dāng)織物單位面積質(zhì)量大于200 g/m2時(shí),采用60~70 m/min車速.

(2)硬挺整理劑TF-630用于加工初期滲透效果差的織物時(shí),可添加1~3 g/L非離子滲透劑TF-107A,能明顯提高織物的軋液率,提高整理后織物硬挺度;添加10~20 g/L淀粉糊,能明顯提高整理后織物硬挺度;TF-630能與防水劑同浴整理,少量TF-630作為交聯(lián)劑添加于防水劑中,可提高防水劑的耐洗牢度[ρ(TF-630)=3~5 g/L,ρ(TF-630C)=1 g/L].增加TF-630用量,可以明顯改善織物的硬挺度,同時(shí)不影響防水效果;阻燃涂層膠中添加TF-630 20 g/L時(shí),可明顯提高涂層后織物的耐搓牢度.
