l 前言
在紡織印染行業(yè)中，為了使織物得到更好的性能，通常使用各種助劑對織物進(jìn)行處理。在織物的前處理中，為了加快前處理的速度和改善前處理的效果，通常也會加入一些助劑，隨著助劑的發(fā)展，人們開始把螯合劑用在織物的前處理和染色過程中。目前應(yīng)用的金屬螯合劑主要有：聚磷酸鹽(無機(jī)磷酸鹽)絡(luò)合物、多羧酸、羥基多羧酸和氨基多羧酸型螯合劑、有機(jī)膦酸鹽型螯合劑、聚羧酸型螯合劑和聚膦酸酯型螯合劑曙 ，同一螯合劑對不同金屬離子所表現(xiàn)的性能是不一樣的。所以在使用時要注意選擇。染整中金屬螯合劑的主要作用有二，一是為了消除用水中硬水成份造成的各種不良影響而用作硬水軟化劑；二是在過氧化氫漂白工藝中使漂浴穩(wěn)定而用作穩(wěn)定劑。
2實(shí)驗(yàn)
2．1織物
純棉坯布、滌棉坯布，前處理過的純棉織物、純滌織物。
2．2實(shí)驗(yàn)設(shè)備
數(shù)顯恒溫水浴鍋、電子天平、電熱鼓風(fēng)干燥箱、實(shí)驗(yàn)室小軋車、白度測定儀、毛細(xì)效應(yīng)測定
儀、汽蒸箱。
2．3實(shí)驗(yàn)試劑
LA一螯合劑、雙氧水、硅酸鈉、滲透~,JJFC、氫氧化鈉。
2．4工藝流程
2．4．1退漿
按照處方計(jì)算和稱量藥品，配成200mL的工作液，將布樣分別浸沒在溫度為80℃到85℃度的稀堿液中，待浸透后在軋車上軋去多余的溶液(二浸二軋)，軋余率為110％～130％。將浸軋堿液的試樣放入蒸箱中汽蒸20~25min，取出試樣，將經(jīng)過汽蒸的試樣放在80℃度以上的熱水中洗滌5min，最后用冷水沖洗至無堿，烘干，稱重。
2．4．2漂白
取經(jīng)過退漿和煮練過的織物，按處方配制染浴，用稀氫氧化鈉溶液調(diào)pH值到規(guī)定的范圍，然后各投入一塊試樣，在水浴中保溫85ºC，浸漂1h，漂白結(jié)束后取出試樣，用蒸餾水洗凈后晾干，留做白度測試。
2．5性能測試
白度參見國標(biāo)6B8425—87，毛細(xì)效應(yīng)參見國標(biāo) ZBW04019—90。 退漿率按公式計(jì)算：
退漿率(％)=[(坯布含漿率一退漿后織物含漿率)／坯布含漿率]×100％
3結(jié)果與分析
3．1 LA-螯合劑對退漿的影響

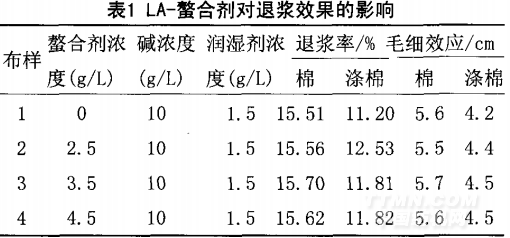

.png)
表1中的布樣1是沒有加入LA一螯合劑所測試的結(jié)果，通過布樣l與其它布樣的比較，可以發(fā)現(xiàn)，加入LA一螯合劑后純棉織物的退漿率、毛細(xì)效應(yīng)都有所提高。對滌棉織物也是一樣，織物退漿率和毛細(xì)效應(yīng)有一定的提高。這是因?yàn)槟壳巴藵{整理大部分都要用到堿，所
以水中的cu2+ 、Fe2+ 、Mg2+、等離子會消耗堿，，形成沉淀，而且有時一些紗線上的漿料也含有重金屬的防腐劑，這些也影響退漿，因此在退漿時必須加入螯合劑，螯合這些離子 。此外，螯合劑對果膠質(zhì)的去除也有較好的促進(jìn)作用，果膠質(zhì)中結(jié)合的鈣鎂離子，能與螯合劑有效結(jié)合成螯合物。隨著果膠質(zhì)中金屬離子的去除，以果膠質(zhì)為骨架的疏水性網(wǎng)狀層中其它雜質(zhì)間的結(jié)合力下降，被陸續(xù)處理下來，通過水洗進(jìn)一步得到去除。從而可以獲得較好的整理效果。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
