日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由表2可知，改性CVC織物強(qiáng)力有所下降的原因 是改性后棉纖維無(wú)定形區(qū)內(nèi)的羥基和wLS上的活性 基團(tuán)形成共價(jià)交聯(lián)，使得大分子滑移受到阻礙，纖維 斷裂伸長(zhǎng)率明顯下降，導(dǎo)致織物強(qiáng)力下降．染色后纖 維強(qiáng)力繼續(xù)下降的可能原因?yàn)槿旧珳囟冗^(guò)高，染色時(shí) 間過(guò)長(zhǎng)，導(dǎo)致纖維無(wú)定形區(qū)的部分化學(xué)鍵斷裂，使得 織物強(qiáng)力有一定程度下降．

2．3 陽(yáng)離子改性CVC織物經(jīng)幾種硫化染料染色后的效果評(píng)價(jià)

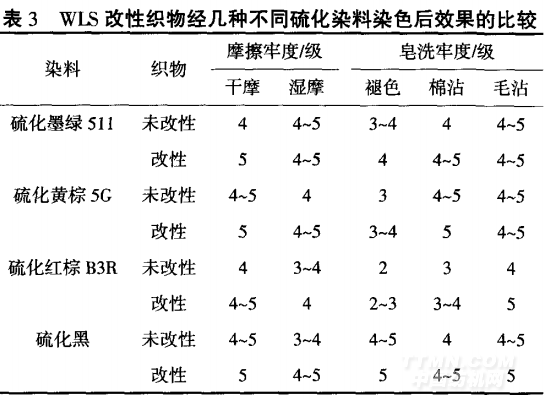

按優(yōu)選的改性條件處理CVC織物后用1．3工藝 染色，染料用量均為5％(ow1)，測(cè)試相應(yīng)染色織物的K／S值，結(jié)果如圖6所示．試樣牢度測(cè)試結(jié)果見表3．

由圖6可見，不同硫化染料染色的測(cè)試結(jié)果表明經(jīng)wLS改性的CVC織物的K／S值提高都非常明顯由表3皂洗牢度測(cè)試結(jié)果發(fā)現(xiàn)，硫化墨綠51 1和硫化黃棕5G的毛沾等級(jí)保持不變，仍為4～5級(jí)，硫化黑提高0．5級(jí)，而硫化紅棕B3R可提高1級(jí)；它們的褪色牢度和棉沾牢度均略有提升．摩擦牢度除硫化黑濕摩擦牢度提高1級(jí)外，其他干濕摩擦牢度均提高0．5級(jí)由此可知，CVC織物經(jīng)助劑改性后，織物的摩擦牢度和皂洗牢度會(huì)有所改善．

3結(jié)論

(1)陽(yáng)離子WLS改性CVC織物的優(yōu)化工藝：在40℃，浴比1：30條件下，CVC織物經(jīng)10 g／L WLS處理5min，再用4 g／L NaOH在60℃處理30 min，充分水洗，晾干．

(2)陽(yáng)離子WLS改性的CVC織物能提高硫化染 料的吸附量，K／S值提高非常明顯，從而使染料利用率 得到提高；另一方面，WLS改性CVC織物也使得摩擦 牢度和皂洗牢度提高．織物白度、斷裂強(qiáng)力和斷裂伸 長(zhǎng)率略有下降，改性的CVC織物吸水性能明顯增強(qiáng)， 織物服用性能得到改善．
