日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

工藝處方/g·L-1

平滑劑3

HAc 4

纖維素酶/% 2

Na2CO31

2.6　樹(shù)脂整理

為了提高織物的柔軟性和抗皺性,防止織物在穿著和洗滌過(guò)程中發(fā)生原纖化,并使織物的桃皮絨效應(yīng)得以保持[4],需要進(jìn)行樹(shù)脂整理。

工藝流程　浸軋柔軟樹(shù)脂液(二浸二軋,軋液率70% ~80%,室溫)→圓網(wǎng)松式烘干

工藝處方/g·L-1

樹(shù)脂整理劑ECO 60

聚乙烯乳液OPE-20 20

超柔軟氨基硅油YC211NA 30

MgCl2·6H2O 10

2.7　特柔整理(Tombling)

浸軋柔軟樹(shù)脂液并烘干后的織物,在濕態(tài)或近干態(tài)的松弛條件下進(jìn)行二次原纖化?？椢锝?jīng)拍打、撞擊并揉搓后,織物組織和紗線結(jié)構(gòu)變得松弛,織物柔軟性提高,織物表面產(chǎn)生均勻細(xì)密的茸毛,細(xì)而短,但不會(huì)起球,產(chǎn)生了桃皮絨風(fēng)格。

工藝條件

蒸汽溫度/℃110

時(shí)間/min 30

風(fēng)速/m·min-165

提布輪轉(zhuǎn)速/m·min-145

2.8　拉幅定形

拉幅定形可去除布面皺印,使門(mén)幅達(dá)到規(guī)定的尺寸,并使樹(shù)脂整理劑與纖維素大分子產(chǎn)生交聯(lián)作用。

工藝條件

烘房溫度/℃150~160

車(chē)速/m·min-140~45

落布門(mén)幅/cm 140~142

落布溫度/℃<50

落布時(shí)應(yīng)注意織物的門(mén)幅、克重和布面紋路是否歪斜等。

2.9　成品

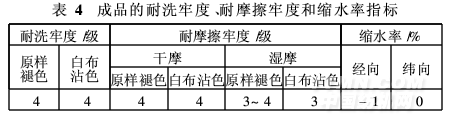

織物落機(jī)后應(yīng)進(jìn)行驗(yàn)布,內(nèi)容包括織物的耐洗牢度、耐摩擦牢度和縮水率等物理指標(biāo),見(jiàn)表4。

3　結(jié)果與討論

(1)天絲/苧麻交織平紋布前處理采用平幅冷軋堆和半絲光工藝,可減少織物的折皺和擦傷,且毛效和手感好,易擴(kuò)幅。

(2)天絲/苧麻交織平紋布可選用活性染料,采用氣流染色機(jī)染色。

(3)酶處理和樹(shù)脂、特柔整理則分別可去除原纖化茸毛,防止刺癢感,提高抗皺性,并獲得桃皮絨效應(yīng)。
