日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

　綜上所述，對(duì)于染料雙拼色印花，三甘醇的較佳比例175%-85%， 故在該比例范圍內(nèi)進(jìn)行二拼色印花實(shí)驗(yàn)，最終確定三甘醇的最佳比例。

　　2.3 三甘醇比例對(duì)真絲綢活性染料三拼色印花品性能的影響

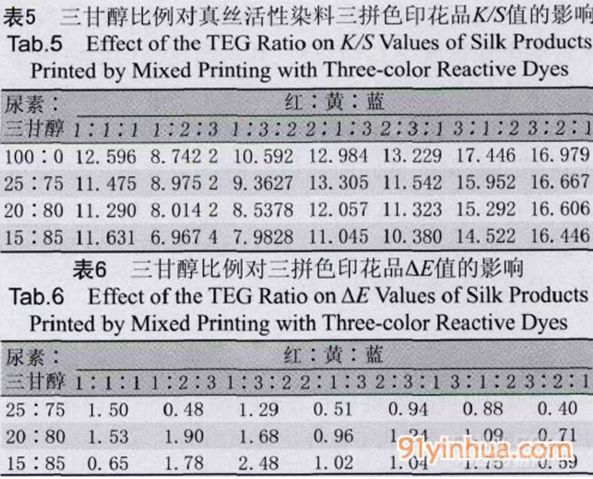

　　取尿素與三甘醇的混拼比例為25：75、20：85,和l 5：85，調(diào)制經(jīng)3只活性染料以不同比例混拼后的色漿對(duì)真絲織物進(jìn)行印花，印花后測(cè)得的K/S值與色差△E值如表5和表6所示。

由表5和表6 得，對(duì)于染料三原色的三拼印花，三甘醇所占比例為75%時(shí)的色深度相對(duì)全尿素的最為接近，色差值大都在1.0以下；而80%和85%時(shí)的色深度與全尿素的 相比均有較大程度的下降，并且色差值也大都在1.0以上，所以很明顯地得出三二甘醇含量為75%時(shí)更可取，即尿素與三甘醇的最仕混拼比例為25 ：75。

　但是，在確保使用三甘醇部分替代尿素后的色深度及色差不發(fā)生明顯偏差的同時(shí)，還應(yīng)確保印花織物的其他印花性能不受太多的影響。因此，將上述活性紅、活性黃和活性藍(lán)染料以任意比例混合對(duì)真絲織物進(jìn)行印花，然后對(duì)印花品的滲透度、摩擦牢度和耐洗牢度等作了測(cè)試，測(cè)試結(jié)果如表7和表8所示。

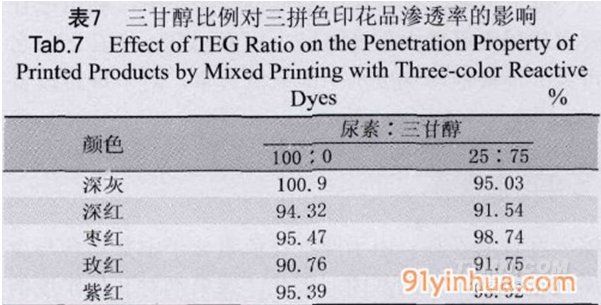

表7可知，25%尿素印花品的滲透度與令尿素印花品相比，出現(xiàn)既有上升又有下降的現(xiàn)象，但均未發(fā)生明顯變化， 即三甘醇替代75%的尿素后， 印花品仍能保持良好的滲透度。

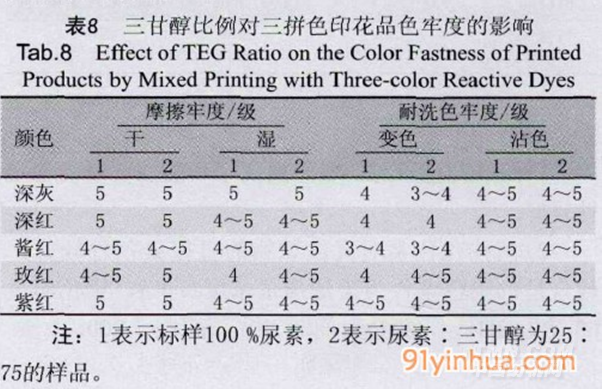

表8可得，使用三甘醇作為尿素替代物印花后，真絲印花品的干摩擦牢度和濕摩擦牢度都未發(fā)生明顯下降，均接近于全尿素印花品的水平，即干摩擦牢度達(dá)到全尿素水平（≥4～5級(jí)0，濕摩擦牢度基本達(dá)到全尿素水平（≥4級(jí)0； 真絲印花品的耐洗色牢度基本達(dá)到全尿素水平（≥3～4級(jí)0。所以， 在真絲綢活性印花中，用三甘醇替代75%的尿素進(jìn)行印花后，印花品仍能保持良好的應(yīng)用性能。并且根據(jù)結(jié)果可見(jiàn)，使用三甘醇替代尿素后，尿素由原來(lái)的100%降到了25%，從理論上講降低了印花廢水中75%的氨氮含量，具有十分重要的環(huán)保意義。
