日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

彈性纖維與其它紡織用纖維共混交織時,經(jīng)織造、染整處理后,XLA纖維所形成的點狀網(wǎng)絡(luò)結(jié)構(gòu)仍然保留于產(chǎn)品之中,一般是不能重新拉出或拆出單絲或復(fù)絲的。

1. 2. 2　XLA纖維的力學(xué)性能

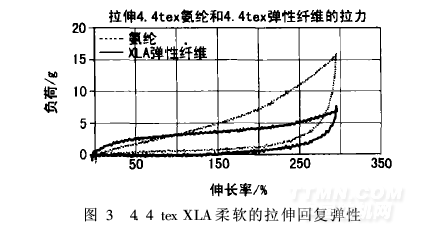

從圖3的4. 4 tex XLA應(yīng)力-應(yīng)變曲線可以看出,相比氨綸纖維,在低應(yīng)力下XLA纖維有較大的伸長;同樣伸長時,XLA纖維回復(fù)力也較小。這說明XLA纖維具有更柔軟的彈性,拉伸所需的力比其它彈性纖維小得多。因此,應(yīng)用XLA彈性纖維的織物伸縮更自

然,穿著更貼身舒適。

另外,XLA纖維織物具有良好的尺寸穩(wěn)定性。染整加工中,織物在松弛狀態(tài)下受熱形成所需的彈性之后,一般不會再產(chǎn)生殘余應(yīng)力,因此洗滌收縮率較低。含有XLA纖維的彈性織物,可以在其共混組分纖維所需要的溫度下,直接進(jìn)行前處理、染色和定形,不需要高溫預(yù)定形,即可獲得尺寸穩(wěn)定性,降低回縮率。因此,它適合與羊毛、羊絨、牛奶纖維、腈綸和錦綸等對

高溫敏感的纖維進(jìn)行混紡或交織。

1. 3　XLA纖維的耐化學(xué)性與光降解性能

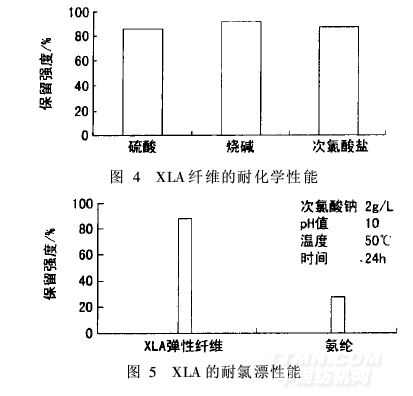

XLA纖維屬聚烯烴類大分子,分子結(jié)構(gòu)穩(wěn)定,具有抗化學(xué)降解性能。它對次氯酸鹽、硫酸、燒堿等強(qiáng)腐蝕性的氧化劑,具有相當(dāng)?shù)姆€(wěn)定性。經(jīng)這類氧化劑處理后,纖維的抗拉伸強(qiáng)度一般可保留80%以上(圖4),其耐氯性能也比其它彈性纖維好得多(圖5)。

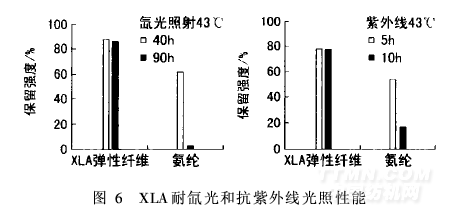

但特別值得注意和強(qiáng)調(diào)的是:與氨綸一樣,XLA纖維不能長時間接觸烯烴類溶劑或石油類有機(jī)溶劑。如果生產(chǎn)中必須使用此類物質(zhì),則必須保證纖維和坯布的保存日期不能超過半年。此外,XLA纖維還具有很強(qiáng)的抗氙光和抗紫外線降解性能。采用AATCC 16E氙光降解試驗方法處理40~90 h,AATCC 18G紫外線降解試驗方法處理5~10 h,XLA纖維的抗拉強(qiáng)度仍保持在80 %左右(圖6)。
