日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

增白劑          0.3~0.8

元明粉        5~15

保溫增白溫度/℃        70~80

保溫增白時間/min        30

漂白工序應(yīng)注意,漂白溫度過高,對紗線的強力影響較大,溫度超過95℃,纖維回縮大,手感變硬。

2.4　定形

為控制柔絲蛋白纖維面料縮水率,并保證彈性伸長,需要進行熱定形,參考工藝為:溫度180~185℃,時間30s,超喂18%~12%。

2.5　染色

適合該面料的染料為活性染料。選用中溫型棉用活性染料,用氣流染色機染色。

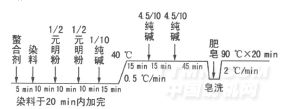

染液處方/(g/L)

染料        x

元明粉        50~60

純堿        20~25

螯合劑       1.5

肥皂       2

2.6　后整理

由于柔絲蛋白纖維吸濕透氣性較強,所以拉幅時采用親水性柔軟劑。針對該織物縮水率偏大的缺點(一般為8%~9%),通過樹脂整理來改善其縮水率。

2.6.1　樹脂整理對織物縮水率的影響

取長度為80cm全幅柔絲蛋白纖維織物,置于聚氨酯樹脂10%(owf)NANO-PU整理液中,于40~50℃浸漬3min,然后100℃松式烘干,160~170℃焙烘30~45s,進行縮水率測試。

另取同樣尺寸未經(jīng)樹脂整理的柔絲蛋白纖維織物進行對比。

測定結(jié)果為,樹脂整理試樣的幅寬為113.8cm,經(jīng)/緯向縮水率分別為-3.5%/-3.0%;未進行樹脂整理試樣的幅寬為113.2cm,經(jīng)/緯向縮水率分別為-7.8%/-5.0%。試驗說明,聚氨酯樹脂整理可有效地降低柔絲蛋白纖維織物的縮水率,使之符合正常的服用要求。另外,借助有效的預(yù)縮處理,將會更好地改善柔絲蛋白纖維的縮水率,并使手感更加豐滿。
