日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

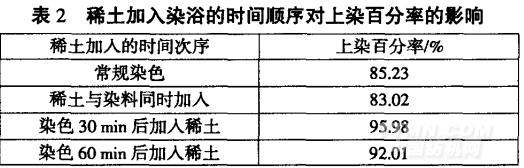

由表2可知，稀土與染料同時加入時的上染百分率反而低 于常規(guī)染色不加稀土?xí)r的上染百分率。這是因為在溶液中過早 加入稀土，會使染料分子在未上染纖維前，先與稀土離子生成溶 解度較低的螯合物，降低了染料的濃度，影響了對羊毛纖維的上 染，從而使上染百分率下降；在染色30 min后加入稀土，羊毛纖 維的上染百分率最高，這是因為此時已有部分染料上染了羊毛 纖維，稀土離子和溶液中剩余的染料和羊毛纖維形成了穩(wěn)定的絡(luò)合物，從而促使染料上染，提高了上染百分率。

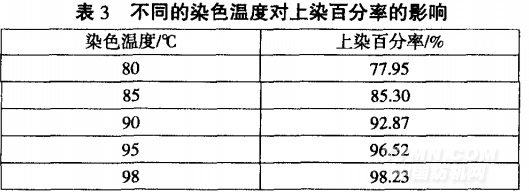

(3)改變?nèi)旧珳囟?，觀察其對上染百分率的影響。在不同的溫度下，仍按上述工藝進行染色，在染色進行到一半時加入稀土，實驗結(jié)果見表3。

由表3可知，上染百分率隨著溫度的升高也逐漸升高，溫度達98℃時上染百分率達到最高。

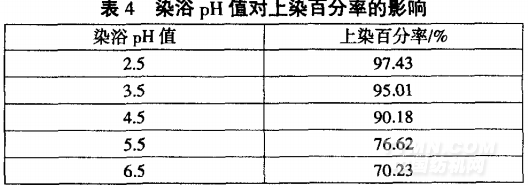

(4)染浴pH值對上染百分率的影響。根據(jù)以上工藝，仍在染色進行到一半B,-t；~u人稀土溶液，調(diào)節(jié)不同的pH值，記錄在不同pH值條件下上染百分率的變化。染浴pH值對上染百分率的影響見表4。

由表4可知，pH值小于羊毛等電點4．5時，上染百分率最 高。這是因為帶正電荷的羊毛纖維被染料陰離子吸引，形成離子 鍵而上染纖維。再者，稀土一面與染料分子螯合，同時還與羊毛 上的氨基進行配位鍵結(jié)合，也進一步提高了蘭納素染料的上染 百分率。但pH值過低時，上染速率過快，極易造成染花。綜合以 上因素，pH值應(yīng)定位在3．5—4．0比較合適。

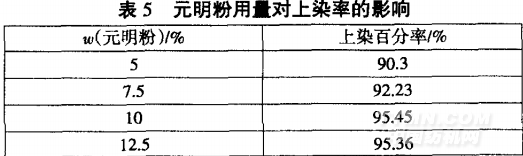

(5)元明粉的用量對上染百分率的影響。仍根據(jù)以上工藝， 改變元明粉的用量，其對上染百分率的影響如表5所示。

由表5可知，上染百分率隨著元明粉用量的增加而逐步提高，其質(zhì)量分?jǐn)?shù)達到10％后，繼續(xù)增加元明粉的用量，上染百分率不再升高，因此元明粉的質(zhì)量分?jǐn)?shù)應(yīng)定為10％，這樣加入稀土后的元明粉用量比未加稀土?xí)r能夠節(jié)約5％。

1．3加入稀土后染色牢度的變化

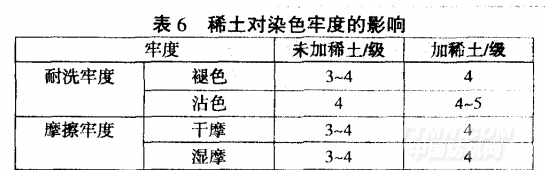

由表6可以看出加入稀土后，耐洗牢度和摩擦牢度均有所提高。
