日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1．4結(jié)論

(1)最佳染色工藝： w(染料)=2％，w(稀土)=0．4％，w(元明粉) = 10％，pH值3．5～4，染色溫度90℃一95℃，染色時間60 min，浴比(質(zhì)量比)1：40，染色30min后加稀土。

(2)在染色30 min后加入稀土，染色效果最佳。

(3)加入稀土，提高大約10％的上染牢。

(4)加人稀土，耐洗牢度和摩擦牢度均有所提高。

(5)加入稀土，能減少元明粉的用量約5％。

(6)加入稀土后能降低染色溫度5 ºC～10ºC，但不能完全實現(xiàn)低溫染色。

2加助劑米勒蘭LTD實現(xiàn)低溫染色(方法二)

米勒蘭LTD的物理化學(xué)性能與阿白格B比較接近，都是兩性離子的乙氧基脂肪酸胺衍生物，外觀為黃棕色低黏度液體，但兩者的促染溫度明顯不同，使用米勒蘭LTD為促染劑，按常規(guī)染色工藝，染色溫度可降至85℃，染色指標(biāo)能達(dá)到或超過傳統(tǒng)使用阿白格B為助劑的98℃染色工藝水平。

2．1染色工藝

W(蘭納素紅2B)=2％，w (米勒蘭LTD))=2％，P(滲透劑CIR) = 0．5g/L ，染色pH值4，保溫時間60min。染色工藝曲線如同2所示。

2．2兩種助劑對染色性能的影響

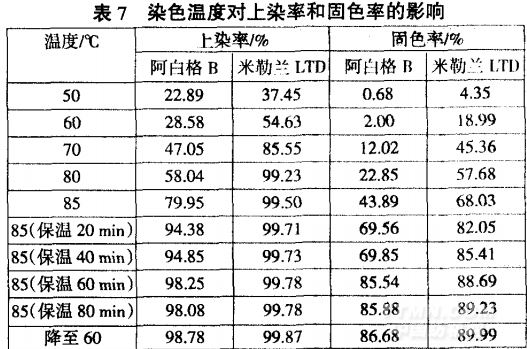

染色溫度對上染率和固色牢的影響見表7。由表7 可知，米勒蘭LTD從低湍時就開始逐步發(fā)揮促染作用，隨溫度升高，上染 率和固色率均快速增加。當(dāng)溫度升至80℃時，加米勒蘭LTD的 上染率達(dá)99．23％，而加阿白格B的上染率僅達(dá)58．04％；加米勒 蘭LTD的固色率達(dá)57．68％，而加阿自格B的固色率僅達(dá) 22．85％。因此，加米勒蘭LTD可以使羊毛低溫染色效果明顯。實 驗后還發(fā)現(xiàn)，染淺色時80℃上染率就達(dá)最高，染中深色時在85 ℃～9o℃時，上染率仍在上升，但增加幅度有限。當(dāng)溫度達(dá)85℃ 并保溫后，染料的吸附和固色已經(jīng)基本達(dá)到平衡。因此實際染色時選用85℃，保溫60min。

2.3結(jié)論

米勒蘭LTD能夠使蘭納索染料染色溫度由98℃降至85℃，低溫促染作用明顯。
