日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

　襯布是改善服裝外觀、手感和服用性能必不可少的材料。目前,熱熔粘合襯一般采用酰胺-甲醛類樹脂進(jìn)行防縮整理,但這類襯布制成的服裝都存在釋放甲醛超標(biāo)問題。作為服裝用熱熔粘合襯,甲醛釋放量一定要小于或等于75mg/kg,縮水率也要小于或等于1.5%。

本項目采用中心旋轉(zhuǎn)法設(shè)計了pH值、樹脂用量和焙烘溫度三個變量的防縮整理工藝試驗,通過測定甲醛釋放量、撕破強(qiáng)力和色差等性能,優(yōu)化了防縮整理工藝。經(jīng)工廠大批量生產(chǎn),熱熔粘合襯甲醛釋放量、縮水率等綜合性能都達(dá)到優(yōu)等品質(zhì)量要求。

1　試驗

1.1　材料

織物　29. 5 tex×29. 5 tex 197根/10 cm×197根/10 cm純棉染色熱熔粘合襯布(南通新高印染廠)。

化學(xué)品　防皺整理劑RESIN BRT(南京祺格工貿(mào)

儀器　PB1-2400型軋染機(jī), R-3型定形機(jī)(LABORTEX公司);PHS-3C型精密pH計(上海精密

科學(xué)儀器有限公司);V-1200可見分光光度計(上海美普達(dá)儀器有限公司);YG065型電子織物強(qiáng)力機(jī)(萊州市電子儀器有限公司); CE-3100測色配色儀(Gretag-Macbeth公司)。

1.2　防縮整理工藝

1. 2. 1　工藝流程

浸軋整理工作液(二浸二軋,帶液率82% )→烘干(105℃×3min)→焙烘(162~178℃, 2min)

1. 2. 2　整理液處方

防皺整理劑RESIN BRT/(g/L)　　80~107

氯化鎂/(g/L) 13

pH值(檸檬酸調(diào)節(jié)) 3. 8~4. 9

1.3　性能測試

甲醛釋放量　按GB/T 2912. 1—1998《紡織品甲醛的測定》標(biāo)準(zhǔn),用乙酰丙酮法測定。

撕破強(qiáng)力　按GB/T 3917. 2—1997《紡織品織物撕破性能第2部分:舌形試樣撕破強(qiáng)力的測定》標(biāo)準(zhǔn),用單舌試樣法測定。

色差　用Color-EYER 3100電腦測配色儀測出整理前后染色襯布的L*,a*,b*值,然后按CIE Lab色差公式計算。

2　結(jié)果與討論

2.1　數(shù)據(jù)處理

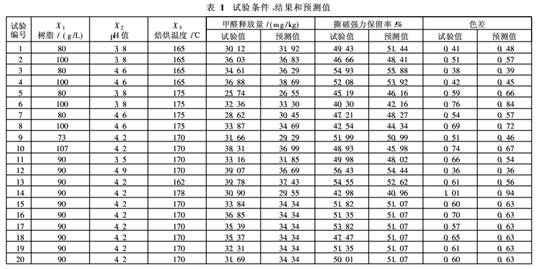

用中心旋轉(zhuǎn)法設(shè)計了樹脂用量、整理液pH值和焙烘溫度等三個變量、五個水平的20個試驗[2],試樣的釋放甲醛量、緯向撕破強(qiáng)力保留率及色差的試驗值和經(jīng)中心旋轉(zhuǎn)法二次回歸[3]分析后的預(yù)測值見表1。

由表2知,防縮整理后熱熔粘合襯布的各項性能置信度都在95%以上。表1中預(yù)測值與試驗值比較接近,說明二次回歸方程與實際情況擬合較好,可用于預(yù)測甲醛釋放量、撕破強(qiáng)力、色差,并進(jìn)一步優(yōu)化整理工藝條件。
