日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

①深綠色

分散嫩黃SWF　　　　　　　　2. 0

分散翠藍(lán)S-BG 3. 0

醋酸/(g/L) 1

硫酸銨/(g/L) 1. 0

勻染劑1011或修補(bǔ)劑Lx

浴比1∶10

②深黑色

分散黃棕SW 1. 5

分散紅玉SW-2G 0. 4

分散黑ECO 3. 2

醋酸/(g/L) 1

硫酸銨/(g/L) 1. 0

勻染劑1011或修補(bǔ)劑Lx

浴比1∶10

 (2)將烘干后織物分別在190℃下高溫定形120 s,測(cè)定水洗、干濕摩和多纖布沾色牢度。

(3)調(diào)整修補(bǔ)劑用量按②處方進(jìn)行染色,考察修補(bǔ)劑用量對(duì)得色深度的影響,以選擇最佳助劑用量范圍。

2　結(jié)果與分析

2.1　染色深度

以130℃染色的滌綸雙面布作為標(biāo)準(zhǔn)樣,用Data-color測(cè)色儀測(cè)定K/S值,數(shù)據(jù)如表1所示。

表1中, 120℃染色時(shí)加入修補(bǔ)劑后,染色深度可大大提高(約40% ),雖然仍較130℃為淺,但差距小于10%,因此,利用修補(bǔ)劑L提高高溫分散染料120℃染色時(shí)的深度是可行的。定形后深度差異縮小,這是由于分散染料升華后附于織物表面而致。

2.2　染色牢度

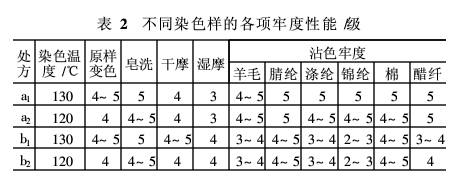

190℃下高溫定形120 s后,各項(xiàng)牢度見(jiàn)表2。

從表2可以看出, 120℃染色織物色牢度較130℃略有降低(約半級(jí))。染黑色時(shí),兩種溫度下的錦綸沾色均較差,只有2~3級(jí),這是由于分散黑ECO自身牢度較差造成的。通過(guò)綜合對(duì)比, 120℃條件下添加修補(bǔ)劑L進(jìn)行高溫型分散染料染色,滌綸沾色牢度可以達(dá)到一般要求。

2.3　修補(bǔ)劑L用量的影響

從表3可以看出,修補(bǔ)劑L用量在1. 4 g/L以下時(shí),得色深度幾乎沒(méi)有變化,考慮到成本因素及勻染性要求,確定其用量為0. 2~0. 5 g/L。

3　結(jié)論

(1)利用加入修補(bǔ)劑L的方法在120℃條件下,采用高溫型分散染料對(duì)滌綸織物進(jìn)行染色,染色深度和牢度均能達(dá)到一般要求,因此該工藝是可行的。

(2)修補(bǔ)劑L的用量對(duì)得色深度基本沒(méi)有影響。
