日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

從表1 和表2 可見，PLA 纖維的斷裂強(qiáng)力為24.4cN/dtex ，斷裂伸長(zhǎng)率20% ，較滌綸、錦綸等纖維強(qiáng)力小，與棉纖維的強(qiáng)力性能相近。

1.2 纖維的熱學(xué)性能

采用YG 252A -1 型熔點(diǎn)儀( 測(cè)試標(biāo)準(zhǔn)：FZ/T01057.7-1999) 測(cè)試了PLA 纖維的熔點(diǎn)。根據(jù)測(cè)試，PLA 纖維的熔點(diǎn)為171.3℃ 。由此可見，PLA 纖維的熔點(diǎn)比滌綸( 約為256℃) 、錦綸( 約為253℃) 要低很多，與丙綸( 約為163 ～175℃) 相近。PLA 纖維的熔點(diǎn)低，這也使其應(yīng)用受到一定限制原因之一。 采用差示掃描量熱儀(PyriIDSC) 來測(cè)定PLA 纖維的玻璃化溫度。測(cè)試時(shí)，選用5℃/min 的升溫速率水平。測(cè)試結(jié)果如圖1 所示，PLA 纖維的玻璃化溫度為59.2℃ ，低于滌綸( 約為80℃ 左右) 和錦綸( 約為82℃) 。由此，在織物的生產(chǎn)加工時(shí)應(yīng)注意定型溫度和成衣熨燙溫度。

2 試織工藝

PLA 纖維具有良好的芯吸性能、吸濕性能以及快干效應(yīng)，具有較小的體積質(zhì)量，其強(qiáng)伸性優(yōu)良，在加上具有較好的彈性，與抗紫外光的性能[3] ，另外由于經(jīng)編針織物的柔軟、透氣、富有彈性的線圈結(jié)構(gòu)，使這類運(yùn)動(dòng)面料的開發(fā)必將具有較好的市場(chǎng)前景。

在此，我們對(duì)PLA 纖維在經(jīng)編機(jī)上進(jìn)行了試織，現(xiàn)將有關(guān)試織情況總結(jié)如下。

2.1 整經(jīng)

整經(jīng)加工采用了如下工藝：

整經(jīng)設(shè)備：H-21 型全電腦控制整經(jīng)機(jī)( 常州宏源) ；

整經(jīng)速度：200m /min ；

原料規(guī)格：83dtex/f12

整經(jīng)張力：5.8( 張力器讀數(shù)) 。

整經(jīng)時(shí)應(yīng) 注意： 由于PLA 纖維剛性較大，會(huì)出現(xiàn)跳紗現(xiàn)象而與相鄰紗線纏結(jié)、導(dǎo)致發(fā)生斷紗。適當(dāng)降低整經(jīng)速度( 200m /min) ，有助于整經(jīng)生產(chǎn)的順利進(jìn)行， 保證獲得較高的整經(jīng)質(zhì)量，以便后道的編織加工順利進(jìn)行。 經(jīng)軸質(zhì)量直接影響織物品質(zhì)，優(yōu)質(zhì)的經(jīng)軸可減少頻繁的停車整理紗線，從而提高了生產(chǎn)效率和經(jīng)濟(jì)效益。

2.2 編織

編織采用最為常用的雙梳經(jīng)編組織：編鏈與經(jīng)平或變化經(jīng)平組織。(1) 組織：

GB1:1 －0/0 －1 // 滿穿送經(jīng)量：1300mm / 臘克.

GB2:1 －2/1 －0 // 滿穿送經(jīng)量：1630mm / 臘克.

機(jī)上縱密：20cpc ，機(jī)速：1280rpm 。

(2) 組織：

GB1:1 －0/0 －1 // 滿穿送經(jīng)量：1200mm / 臘克.

GB2:3 －4/1 －0 // 滿穿送經(jīng)量：2400mm / 臘克.

機(jī)上縱密：21cpc ，機(jī)速：1280rpm 。

針織物結(jié)構(gòu)特征參數(shù)

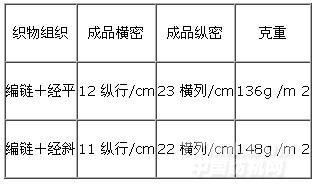

表4 針織物結(jié)構(gòu)特征參數(shù)

試織結(jié)果表明，PLA 纖維的強(qiáng)度、伸長(zhǎng)等物理機(jī)械性能可適應(yīng)經(jīng)編生產(chǎn)的要求，在中等編織速度(1280rpm) 時(shí)沒有出現(xiàn)頻繁的斷頭現(xiàn)象；但是由于其彎曲剛度較大，致使整經(jīng)、織造速度難以進(jìn)一步提高；且由于彎曲剛度較大而對(duì)經(jīng)編機(jī)的成圈機(jī)件、特別是對(duì)織針磨損較大，且形成的線圈結(jié)構(gòu)也不夠均勻，織物品質(zhì)難以控制。
