日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

溫度/℃10

     時(shí)間/min 50

     (3)酶退漿/(夢(mèng)L)

     退漿酶4

       NaCl  l2

     滲透劑1

     溫度/℃60

     時(shí)間/min 60

     (4)煮練酶退漿/(歲L)

     煮練酶HZM一102   8

     滲透劑   1

     pH值   6.5一8

     溫度/℃   65

     時(shí)間/min   60

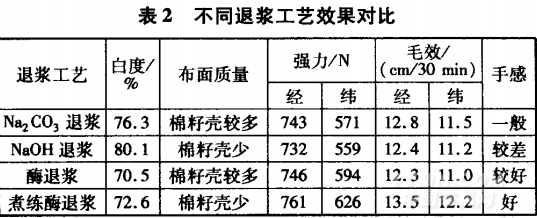

     測(cè)試結(jié)果如表2所示。

由表2知，煮練酶退漿工藝較適合麗賽/棉提花交織物。經(jīng)另三種工藝退漿的半制品，除白度外，其它各項(xiàng)指標(biāo)均低于煮練酶退漿半制品。對(duì)煮練酶退漿織物再進(jìn)行氧漂處理，即能達(dá)到理想的白度。麗賽/棉提花交織物上含改性淀粉和化學(xué)混合漿料，采用煮練酶退漿可同時(shí)獲得退漿和煮練的效果。

1.4.3漂白

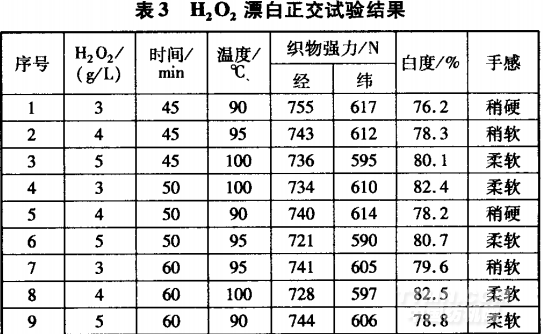

     采用雙氧水對(duì)麗賽/棉交織物進(jìn)行氧漂，研究雙氧水濃度、漂白溫度、時(shí)間對(duì)織物強(qiáng)力、白度和手感的影響(見表3)，以優(yōu)化氧漂工藝。

由表3知，可使織物白度較高、手感柔軟，強(qiáng)力損

傷較小的漂白工藝為:HZO:3夢(mèng)L，穩(wěn)定劑3擴(kuò)L，滲透

劑1留L，pH值10.5一11，溫度10℃，時(shí)間50而n。
