日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

H202 3

     穩(wěn)定劑3

     滲透劑1

     溫度/℃10

     時間/min 50

2.4染色

     染色處方/%(owf)

     醬紅

     BES紅4

     BES金黃1.3

     BES軍藍0.0375

     血牙紅

     3RS黃0.035

     3BS紅0.0315

     BF藍0.00075

     土黃

     3RS黃0.155

     3BS紅0.017

     BF藍0.023

2.5香味整理定形

     整理處方/(g/L)

     柔軟劑10

     平滑劑10

     納米香味膠囊40

     交聯(lián)劑30

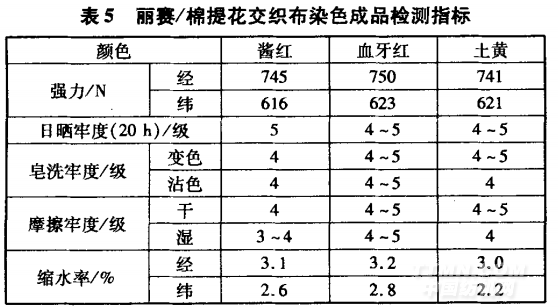

2.6成品檢驗數(shù)據(jù)

3結(jié)論

(1)含麗賽纖維的織物在燒毛時應(yīng)注意控制溫度，否則會造成纖維損傷或門幅收縮過大?？刹扇≥p燒毛或二次燒毛。

(2)麗賽/棉提花交織物的前處理工藝適宜采用酶退漿與雙氧水漂白工藝。處理后的麗賽/棉提花交織物失重小、強力損傷低、手感柔軟。

(3)麗賽/棉交織比例大于50%的織物可以半絲光，小于50%最好不絲光。絲光時，燒堿濃度應(yīng)控制在170一180歲L。經(jīng)半絲光工藝處理的麗賽纖維上染率明顯提高。

(4)麗賽/棉交織布可采用活性染料染色，由于相同染色工藝條件下，麗賽纖維較棉纖維上染率高，故可獲得立體風(fēng)格。

(5)麗賽纖維面料通過超柔處理，手感可顯著改善。若要求較強的絲綢感，則應(yīng)選用拋光酶處理、軋光和預(yù)縮后整理工藝。
