日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

向圓底燒瓶中加入乙醇、氨水,一定溫度下攪拌30min。然后滴加一定量的正硅酸四乙酯,攪拌90min。取出陳化60min后,測試粒徑,并對織物進(jìn)行整理?？椢镎砉に?一浸一軋(帶液率70%～80%) →80 ℃烘3min

    烷烴硅氧烷的水解及自組裝過程將不同碳長的烷烴硅氧烷加入一定量的乙醇中,再加入適量的冰醋酸和去離子水,在室溫下攪拌60min。將經(jīng)二氧化硅溶膠整理后的布樣浸入該水解液中60min,取出室溫晾干后,放入預(yù)熱至120 ℃的烘箱中烘60min。

1.5　測試方法

(1)接觸角測試:使用OCA40型視頻接觸角測量儀進(jìn)行接觸角測試,水量為6μL ,當(dāng)水滴與織物接觸60s后讀數(shù)。在同一樣品的不同位置測量5次,取平均值。

(2)耐洗性能測試:按AATCC測試方法61- 2003《洗滌不褪色,家用和商用:加速》測試。

(3)織物斷裂強(qiáng)力測試:根據(jù)GB/ T3932- 1997《紡織品織物拉伸性能第1部分:斷裂強(qiáng)力和斷裂伸長的測定———條樣法》測試。

(4)白度:將試樣疊成8層,在WSB2Ⅱ白度計(jì)上按GB8425- 1987標(biāo)準(zhǔn)方法進(jìn)行測試。

(5)透氣性:根據(jù)GB/ T5453- 1997《紡織品織物透氣性的測試》標(biāo)準(zhǔn)測試。

2　結(jié)果與討論

    氨水用量對二氧化硅溶膠粒徑的影響

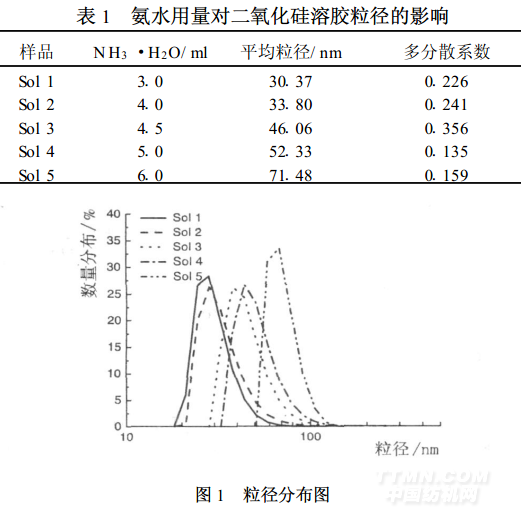

采用氨水作為催化劑制備二氧化硅溶膠,固定正硅酸四乙酯(TEOS)用量6ml 和乙醇用量100ml ,考察氨水用量對二氧化硅溶膠粒徑的影響,結(jié)果見表1和圖1。由表1和圖1可以看出,隨著氨水用量的增加,二氧化硅溶膠的平均粒徑逐漸增大,這是因?yàn)榘彼疂舛鹊脑黾訒?huì)加速正硅酸四乙酯水解及縮合。因而,通過改變氨水的用量可以方便快捷地控制二氧化硅溶膠的粒徑。

2．2　二氧化硅溶膠粒徑對接觸角的影響

分別將經(jīng)二氧化硅溶膠Sol 1～Sol 5整理的織物(試樣1～試樣5)和空白滌綸織物(試樣6)浸漬在2%的辛基三甲氧基硅烷的水解液中,通過自組裝方式[7～9]賦予織物拒水效果,其接觸角變化見表2。
