日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2.3　光老化后的耐水洗性能

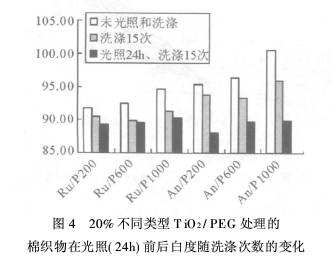

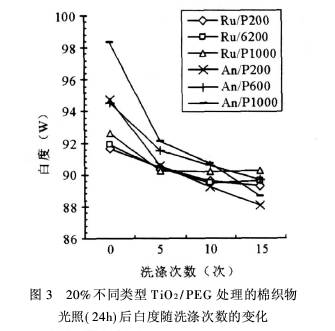

從圖3可以看出,光老化24h后棉織物的白度在前5次洗滌時(shí)變化最大,而且隨著洗滌次數(shù)的增加而逐漸減小,這與光老化前的白度隨洗滌次數(shù)的變化類似。在圖4中,當(dāng)洗滌15次時(shí)光老化后棉織物的白度比光老化前的白度小,這是因?yàn)門(mén)iO2作為光催化劑當(dāng)受到紫外線的照射時(shí)表面被活化而顯示出強(qiáng)氧化性,使纖維及其架橋劑氧化老化而釋放出TiO2的緣故。

2.3　TiO2整理棉織物的斷裂強(qiáng)度

在表2中TiO2/PEG處理棉織物的斷裂強(qiáng)度均比未處理棉織物小,而且隨著PEG分子量的

增加棉織物的斷裂強(qiáng)度減小。強(qiáng)度的減小率使Rutile-TiO2處理的棉織物小于Anatase-TiO2,這是因?yàn)镽utile-TiO2的比表面積相對(duì)小,吸附氧的能力較差,而其光催化活性比Anatase-TiO2小所以對(duì)棉纖維及架橋劑的老化作用小。

3　結(jié)論

3.1　在相同條件下,Rutile-TiO2的附載量比An-atase-TiO2多,其UPF值大;隨著TiO2/PEG濃

度的增加或者PEG分子量的增大,TiO2的附載量增多,UPF值也增大。

3.2　棉織物的白度與其TiO2的附載量有密切關(guān)系。在相同條件下,Anatase-TiO2的白度高于Rutile-TiO2;隨著TiO2/PEG濃度的增加或者PEG分子量的增大,TiO2的附著量增加,白度值也增大。

3.3　隨著洗滌次數(shù)的增加,TiO2的脫落量增多白度值下降,其中前5次洗滌的白度值下降最大。在相同洗滌次數(shù)時(shí),20%TiO2/PEG的白度變化最明顯,而低TiO2/PEG濃度的白度變化很小。

3.4　光老化24 h后,棉織物的白度隨洗滌次數(shù)的變化與光老化前的白度變化相似。當(dāng)洗滌次時(shí),光老化棉織物的白度比光老化前的白度小。

3.5　TiO2/PEG處理棉織物的斷裂強(qiáng)度均比未處理棉織物小,而且隨著PEG分子量的增加而減小。光老化24h后的斷裂強(qiáng)度比光老化前小,其減小率為Rutile-TiO2小于Anatase-TiO2。
