日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

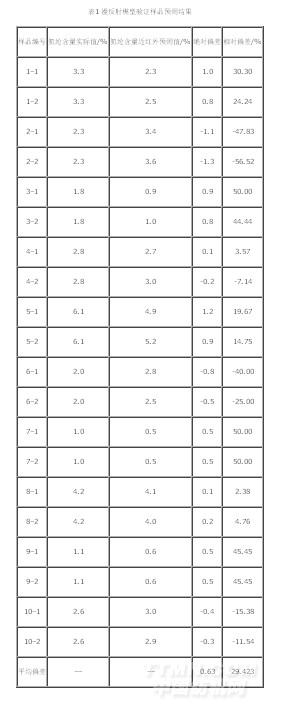

表1 漫反射模型驗證樣品預(yù)測結(jié)果

從表1可以看出，10個樣品每個重復(fù)測量預(yù)測2次，2次預(yù)測結(jié)果的差值在0~0.3之間，可見近紅外分析技術(shù)對棉/氨樣品進行含量分析時，預(yù)測結(jié)果具有很高的穩(wěn)定性。通過比較樣品氨綸含量的實際值與預(yù)測值，其絕對平均偏差為0.63，相對平均偏差為29.423%，而標(biāo)準FZ/T 01053–2007 《紡織品纖維含量的標(biāo)識》規(guī)定，當(dāng)標(biāo)簽上某種纖維含量≤15%時，纖維含量允許偏差為標(biāo)稱值的30%，由此可知近紅外分析技術(shù)對棉/氨樣品進行含量分析時，預(yù)測結(jié)果的準確性已經(jīng)達到了紡織品測定的要求。

    混紡面料中某種組分含量較低時，其定量分析的檢驗難度會增大，棉/氨混紡面料中的氨綸含量絕大多數(shù)在15%以內(nèi)，通過以上分析可知近紅外檢測可以用于紡織面料含量較低組分的定量分析。

3 結(jié)論

    1）利用傅里葉近紅外分析儀采集光譜，采用一階導(dǎo)數(shù)方法對光譜進行預(yù)處理，利用偏最小二乘法建立模型。所建立的模型相關(guān)系數(shù)達到0.99389，校正均方差（RMSEC）為0.177，建模結(jié)果較為理想。

    2）利用建立的模型對樣品進行預(yù)測，結(jié)果顯示近紅外分析技術(shù)對棉/氨樣品進行含量分析時，預(yù)測結(jié)果具有很高的穩(wěn)定性，同時預(yù)測結(jié)果的準確性已經(jīng)達到了紡織品測定的要求。

    3）近紅外分析技術(shù)較傳統(tǒng)分析技術(shù)具有十分優(yōu)越的技術(shù)優(yōu)勢，可以快速準確地對面料進行含量分析，通過試驗發(fā)現(xiàn)近紅外分析技術(shù)可以用于紡織面料含量較低組分的定量分析。
