日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

浴中寶MS-68             1. 0~2. 0

浴比                     1∶8~1∶10

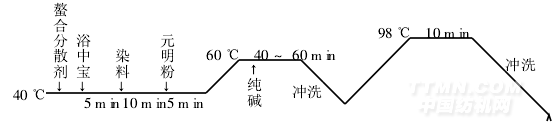

工藝曲線

1. 2. 6　后整理

棉/氨彈性針織物經(jīng)前處理和染色后,織物手感會粗糙發(fā)硬,需經(jīng)柔軟處理,使織物手感柔軟、表面光滑,提高回彈性,同時也便于服裝加工。

本試驗(yàn)采用硅油寶BBO(弱陽離子型半透明液體, pH值6. 5~6. 8,可溶于冷水),其不但柔軟效果好,而且不易產(chǎn)生硅斑,一旦過軟還可進(jìn)行回修。染缸柔軟處理,硅油寶BBO用量為1.0% ~3.0%,pH值5. 5~6. 0;在定形機(jī)軋槽中進(jìn)行柔軟處理,硅油寶BBO用量為10~15 g/L, pH值同染缸工藝。柔軟拉幅定形時,要根據(jù)織物的厚薄、彈性、縮水率等來制訂定形條件,一般定形溫度為180~185℃,車速20 m/min,定形時幅寬多拉2~3 cm。

2　注意事項(xiàng)

(1)棉彈力針織物預(yù)定形切忌溫度過高,若溫度過高,會使織物染后彈力回復(fù)性變差,幅寬達(dá)不到要求。

(2)煮漂時一定要用軟水,溫度切忌過高,否則會影響織物的強(qiáng)力。

(3)纖維素酶拋光整理后,如不能及時染色,要即刻進(jìn)行滅活處理,否則,織物強(qiáng)力會嚴(yán)重下降。滅活方法為,染缸溫度升至70~80℃處理15 min。

(4)染色時,為防止折痕產(chǎn)生,一定要加入浴中防皺劑。

(5)普通有機(jī)硅類柔軟劑易產(chǎn)生硅斑、沾缸,柔軟時務(wù)必要選擇溶解性好、柔軟效果佳的改性硅油,如硅油寶BBO等。

(6)定形時,應(yīng)經(jīng)常檢查落布規(guī)格,如布面平整度、織物手感、紋路,一旦發(fā)現(xiàn)問題應(yīng)及時調(diào)整。
