日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1.3　測試方法

(1)抗紫外線性能

按照GB/T18830—2002《紡織品防紫外線性能的評定》測試。

(2)折皺回復(fù)角

按照GB/T 3819—1997《紡織品織物折痕恢復(fù)性的測定回復(fù)角法》,在YG541B型織物折皺彈性測試儀上測試。

(3)斷裂強(qiáng)伸度

按GB/T 3923. 1—1997《紡織品織物拉伸性能第1部分:斷裂強(qiáng)力和斷裂伸長率的測定條樣法》,在YG062D電子織物強(qiáng)力試驗(yàn)儀上測試。

(4)透氣性

按照GB/T 5453—1997《紡織品織物透氣性的測定》,在Y561型織物透氣儀上測試。

2　結(jié)果與討論

2. 1　改性納米TiO2主要應(yīng)用參數(shù)[2]

2. 1. 1　改性納米TiO2用量

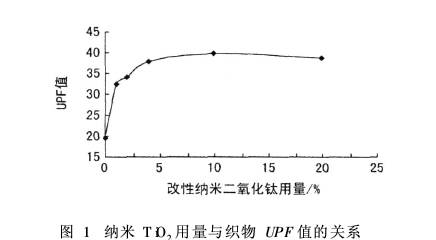

按照1. 2. 2節(jié)整理工藝對棉織物進(jìn)行處理,考察改性納米TiO2整理劑用量對抗紫外效果的影響,結(jié)果見圖1。

圖1可見,改性納米TiO2具有明顯的紫外線防護(hù)作用,隨其用量的增加,棉織物的抗紫外線效果迅速提高并趨于平穩(wěn)。這是因?yàn)榧{米TiO2的粒徑極小,具有很強(qiáng)的表面效應(yīng),而表面效應(yīng)的大小決定了其抗紫外線性能的強(qiáng)弱。當(dāng)改性納米TiO2超過一定用量后會發(fā)生自身聚集,導(dǎo)致表面效應(yīng)下降,因而織物的抗紫外線效果也會受到影響。困此,選擇改性納米TiO2用量為4%。

2. 1. 2　納米TiO2整理焙烘溫度

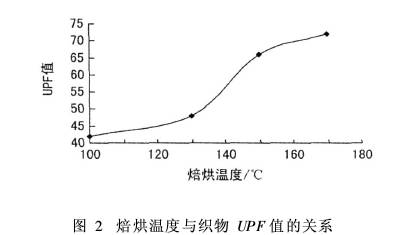

焙烘溫度對織物紫外線防護(hù)性能的影響見圖2。
