聚乙烯醇是目前用量最大的紡織漿料之一，使用 效果較好，但聚乙烯醇漿料難生物降解，退漿后排放到 自然界中，造成嚴(yán)重的環(huán)境污染。濱州鵬程紡織助劑 公司生產(chǎn)的固體丙烯酸漿料，其結(jié)構(gòu)特點是在大分子 中引入氰基、酯基，該固體丙烯酸漿料的性能指標(biāo)如 下：外觀為淡黃色粉末，含水4．5％，濃度為6％、95％ 時的黏度為13 mPa·S，pH 7，在加熱下溶解性良好。
1實驗部分
1．1材料與儀器
品種為滌／棉13／13 523／283 180，難度系數(shù)56．2， 總緊度81％。儀器為：漏斗式黏度計，NDJ一79旋轉(zhuǎn) 式黏度計，秒表，烘箱，分析天平，Y361型單紗強(qiáng)力試 驗機(jī)，YG一171型毛羽儀。
1．2工藝流程及條件 AC一238型自動絡(luò)筒機(jī)一zC—L型整經(jīng)機(jī)一S222 型漿紗機(jī)(漿液溫度95％，上漿車速40 m／min)一PAT —l90型噴氣織機(jī)。 打漿工藝條件：調(diào)漿時先放入適量的水，慢慢投入 固體丙烯酸漿料和其他助劑，攪拌25 min后，開汽加 熱至98℃，開小汽保溫30 min，然后定積悶漿。 上漿工藝條件：漿液溫度95℃，上漿車速40 m／min。
1．3測試方法
(1)測黏度。把漿液放人漏斗式黏度計內(nèi)，當(dāng)?shù)?一滴漿液流出漏斗時，開啟秒表記時，當(dāng)漏斗內(nèi)的最后 一滴流出時，關(guān)停秒表，讀出流凈漿料所需時間。平行 做n次，計算平均值。時間越短，漿液的黏度越小。 采用旋轉(zhuǎn)式黏度計。取500 mL漿液，把轉(zhuǎn)子插入 漿液，當(dāng)旋轉(zhuǎn)處于平衡狀態(tài)時，從表盤上讀出黏度值。
(2)紗線強(qiáng)力測定。采用Y361型單紗強(qiáng)力試驗 機(jī)，用間隔長度為500 mm的紗線試樣進(jìn)行試驗，用強(qiáng) 力試驗機(jī)拉伸試樣，直到斷脫，并指示出斷裂強(qiáng)力和伸 長，單根紗線的斷裂強(qiáng)力從扇形刻度盤上讀得。
(3)毛羽檢測。采用YG一171型毛羽儀，各配方 漿的紗線分別測試30次，取平均值。
2結(jié)果與討論

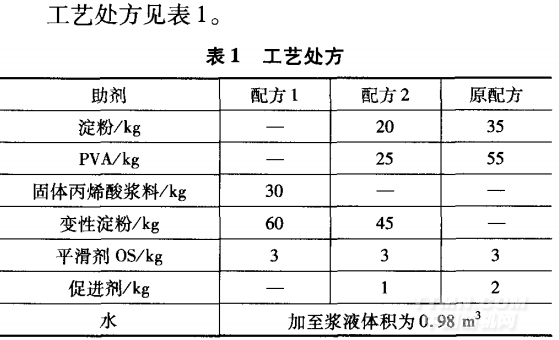

2．1工藝處方
.png)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
