日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1．2整理工藝流程

一浸一軋(0．3 MPa，軋余率滌綸39．0％，尼龍 48．5％，棉81．3％)一烘干(110℃×2 min)一焙烘(170 oC×1 min)一回潮一測(cè)試

1．3 性能測(cè)試

1．3．1乳液粒徑

采用Mastersizer 2000激光粒度儀測(cè)定乳液粒徑分布情況。

1．3．2 乳液穩(wěn)定性

(1)離心穩(wěn)定性

待測(cè)乳液分別以1 000 r／min和3 000 r／min離心30min，觀察有無分層或沉淀。

(2)耐堿穩(wěn)定性

將待測(cè)乳液用自來水配制成15 L工作液，滴加5％碳酸鈉溶液，調(diào)節(jié)pH值至9，靜置30 min后用白色滌綸機(jī)織物過濾，觀察絮凝情況，確定乳液的耐堿穩(wěn)定性。

(3)稀釋穩(wěn)定性

將待測(cè)乳液分別用自來水、盛澤工業(yè)水配制成15 g／L-l-_作液，各取20 mL于試管中，靜置7 d，觀察工作液是否有絮狀物或沉淀。

(4)剪切穩(wěn)定性

分別用自來水、盛澤工業(yè)水配制15 g／／L工作液， 用磁力攪拌機(jī)以13 000 r／min攪拌15 min，觀察乳液 是否有絮狀物或白色顆粒。

(5)鈣離子穩(wěn)定性 向16 mL待測(cè)乳液中加人4 mL 0．5％CaC12溶 液，搖勻，靜置48 h。若乳液不出現(xiàn)凝膠且無分層現(xiàn) 象，則表示鈣離子穩(wěn)定性合格。

1．3．3拒水性能 參照AATCC 22—20O5《防水性：淋水測(cè)試法》測(cè) 試并評(píng)級(jí)。

1．3．4 拒油性能

參照AATCC 118_2O07《疏油性：耐烴類測(cè)試》測(cè)試并評(píng)級(jí)。

1．3．5加工持續(xù)性能

將約10 1TI織物連續(xù)經(jīng)過整理液軋槽，浴比1：12， 一浸一軋后烘干、焙烘，浸軋過程中不再補(bǔ)充整理劑，然后每隔50 cm取樣，測(cè)試織物的拒水、拒油性能。

1．3．6 透氣性能

參照GB／T 5453-1997{織物透氣性的測(cè)定》測(cè)試并評(píng)級(jí)。

2結(jié)果與討論

2．1乳液粒徑分布

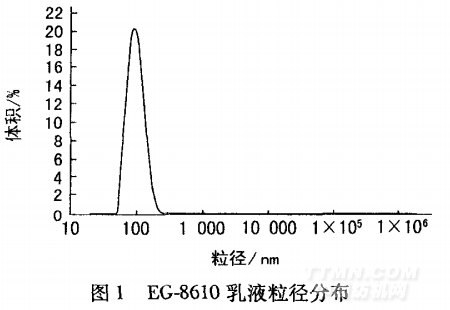

采用激光粒度儀測(cè)定EzGard EG一8610乳液粒徑分布，結(jié)果如圖1所示。

由圖1可以看出，乳液的粒徑主要分布在68～ 143 nm，且在96 nm處的分布密度達(dá)到最大值，可以認(rèn) 為EzGa~EG一8610乳液粒徑較小，均勻度較好。

2．2乳液穩(wěn)定性

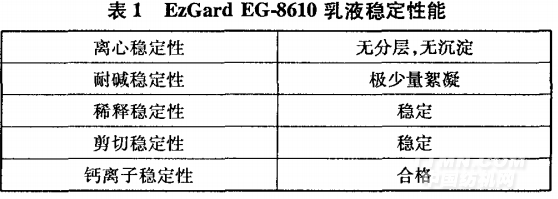

EzGard EG一8610乳液的各項(xiàng)穩(wěn)定性能指標(biāo)見表1。
