日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2　焙烘溫度對大麻K /S值的影響

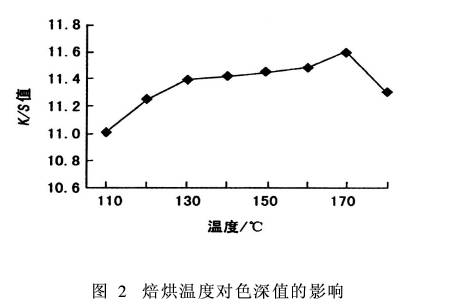

大麻織物經(jīng)尿素預(yù)處理后,分別在110~180℃焙烘處理5 min,測試處理后大麻纖維的染色K/S值,見圖2。

從圖2知,焙烘溫度升高,大麻纖維染色K/S值也隨之增大。尿素對大麻纖維的改性需在高溫條件下進(jìn)行,因?yàn)橹挥懈邷叵履蛩夭拍馨l(fā)生熔融并氣化分解,溫度過低則反應(yīng)難以進(jìn)行。但溫度過高,如超過180℃,會使大麻纖維變黃,所以焙烘溫度以170℃為宜。

2.3　焙烘時間對大麻K /S值的影響

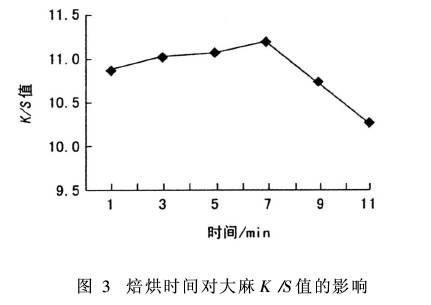

在170℃,大麻織物分別焙烘1, 3, 5, 7, 9和11 min。測試焙烘時間對大麻纖維染色K/S值的影響,見圖3。

從圖3可見,高溫焙烘一定時間,大麻織物K/S值緩慢增深;但當(dāng)焙烘時間超過7 min,K/S值急劇下降。這是因?yàn)樘幚頃r間過長,大麻纖維會由于長時間的高溫處理而遭到破壞,影響與染料的反應(yīng)性,導(dǎo)致染色深度變淺。

從以上分析可知,大麻織物尿素膨化的優(yōu)化工藝為:大麻織物在450 g/L尿素溶液中室溫浸泡, 90℃預(yù)烘6~7 min, 170℃焙烘7 min,處理后用60℃水清洗、烘干。經(jīng)過此膨化工藝改性的大麻纖維經(jīng)活性染料染色,其K/S值可達(dá)11. 20,與未經(jīng)膨化的大麻纖維染色K/S值9. 45相比,顏色深度增加了18. 5%。

2.4　尿素膨化對大麻纖維性能的影響

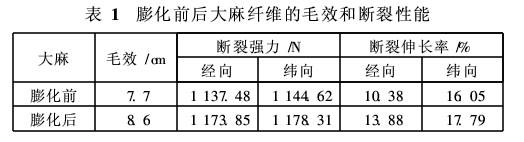

表1為膨化處理前后大麻纖維的毛效和斷裂性能。

表1表明,經(jīng)膨化處理的大麻纖維斷裂強(qiáng)度增加,斷裂伸長率提高,毛效增強(qiáng),也即大麻纖維的韌性和染色性能也得到了提高。
