日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1.2.2混合稀土染色工藝

根據(jù)朱梁 和王連軍所用的稀土染色配方及工藝，初步確定本文實驗所用的稀土染色配方及工藝為：羊毛1 g，弱酸艷藍(lán)RAW 染料2%（owf），滲透劑SP一2用量0.3% （owf），稀土0.3% （owf），pH值4.5（冰醋酸調(diào)節(jié)）。染色溫度98 ℃，保溫時間60 min。浴比1：50。

染色工藝曲線見圖2。

2 結(jié)果與分析

2.1 不同染色工藝性能比較

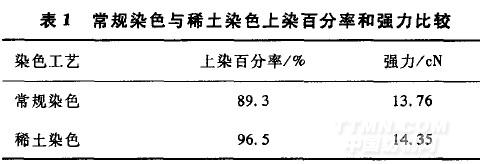

分別準(zhǔn)備3份羊毛試樣采用常規(guī)染色工藝和稀土染色工藝進(jìn)行染色，測上染百分率和強(qiáng)力，取平均值，結(jié)果見表1。

由表1可以看出，采用稀土染色工藝的上染百分率明顯高于常規(guī)染色工藝的上染百分率，強(qiáng)力變化不大。稀土染色工藝中因為添加了稀土，較常溫染色工藝中少添加了平平加0和元明粉，節(jié)約了助劑，減少了環(huán)境污染。因此選用稀土染色工藝對其進(jìn)行工藝優(yōu)化，以選出最佳實驗工藝。

2.2 稀土染色單因素實驗

2.2.1混合稀土用量的確定

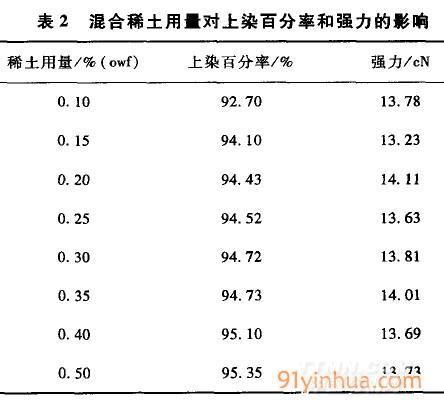

按照稀土染色工藝，以混合稀土用量分別為0.10% 、0.15% 、0.20% 、0.25% 、0.30彩0.35% 、0.40% 、0.50%（owf），做3次平行實驗，測上染百分率和強(qiáng)力，取平均值，實驗結(jié)果見表2。

從表2可以看出，混合稀土用量在0.20%（owf） 時就達(dá)到較高上染百分率，此時強(qiáng)力達(dá)到最高值，再加大用量上染百分率基本達(dá)到平衡，強(qiáng)力反而有下降趨勢。綜合考慮，選用稀土用量0.20%（owf）。
