日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

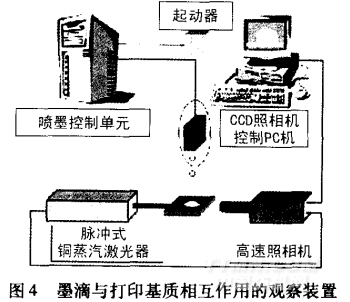

液滴與基質(zhì)的碰撞可以分成四個階段。(1)碰撞前。在這個階段，液滴的碰撞能量包括動能、表面能和勢能。(2)最大程度的鋪展。在這個階段，液體的流動方向由向外擴(kuò)展轉(zhuǎn)為向內(nèi)收縮，液滴的表面能處于最大值而動能為零。(3)收縮或回彈。在這個階段，液滴由于重力的影響，其移動方向由向t-_變?yōu)橄蛳隆?4)準(zhǔn)平衡階段。在這個階段，液滴的動能全部轉(zhuǎn)化為表面能或被粘滯力消耗掉。在碰撞過程中液滴在基質(zhì)上的鋪展．對噴墨印花的質(zhì)量有非常重要的影響。影響液滴鋪展的主要因素有液滴的慣性、擴(kuò)展流體內(nèi)的粘滯力和液滴的表面能。

表1是蒸餾水滴在三種不同基質(zhì)表面上，碰撞后液滴形狀隨時間變化的序列圖。從圖中可以看出，碰撞前(時間為0．0ms)水滴均為規(guī)則的球形。當(dāng)時間為5m8時，水滴在聚氟乙烯涂層硅片和六甲基二硅胺烷涂層硅片上的鋪展，基本上達(dá)到了最大鋪展比例(即液滴與基質(zhì)接觸后的直徑與碰撞前液滴的直徑之比)。然而，水滴在未涂層硅片上的鋪展直到時間為9．0ms時，才達(dá)到其最大鋪展比例。當(dāng)時間為9．0ms時，水滴在聚氟乙烯涂層硅片和六甲基二硅胺烷涂層硅片上的碰撞進(jìn)入收縮或回彈階段，而水滴在未涂層硅片上的收縮極小。當(dāng)時間為800ms時，最大鋪展比不再發(fā)生變化，液滴在不同基質(zhì)上的碰撞達(dá)到了準(zhǔn)平衡狀態(tài)。水滴在未涂層硅片上的最終鋪展直徑，遠(yuǎn)大于其它兩種表面，這是因?yàn)樗卧谖赐繉庸杵系慕佑|角遠(yuǎn)小于水滴在其它兩種表面上的接觸角。因此，噴墨印花織物的表面特性和墨水的表面張力是影響噴墨印花圖案質(zhì)量的重要因素。

表2是水滴在滌綸長絲纖維表面的碰撞情況。從中可以看出，在同樣粗糙的滌綸纖維表面上，液滴碰撞的位置不同，所形成的液滴形狀也不相同。在碰撞之前(t=0．0ms)，蒸餾水滴在不同基質(zhì)上呈球形；當(dāng)碰撞時間為5．0ms時，液滴在兩種不同纖維表面上的鋪展，無論在纖維的縱向還是橫向均得到最大鋪展；當(dāng)碰撞時間為9．0ms時，液滴進(jìn)入收縮階段；當(dāng)碰撞時間大于等于800ms時，液滴與纖維的碰撞達(dá)到平衡狀態(tài)，但是液滴在滌綸纖維之間碰撞后所形成的鋪展直徑大于在纖維中心碰撞后所形成的鋪展直徑。這說明墨滴與纖維表面相互作用的位置也直接影響著噴墨印花圖案的質(zhì)量。
