日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

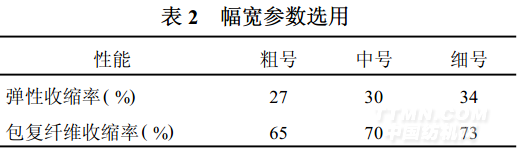

2. 1　坯布幅寬的計(jì)算

一般按經(jīng)驗(yàn)要求坯布幅寬與成品幅寬的差距不大于20%,其彈性收縮率在30%左右,則其成

品緯向彈力伸長(zhǎng)和縮水率效果較好。坯布幅寬是緯彈織物成品幅寬的一個(gè)重要基礎(chǔ)因素。應(yīng)根據(jù)成品幅寬及緯向彈性收縮率大小,按比例作相應(yīng)調(diào)整,其計(jì)算公式為:坯布幅寬=成品幅寬×(l 十彈性收縮率)/ (l 一包復(fù)纖維收縮率) 。

2. 2　坯布經(jīng)緯密的計(jì)算

由于緯向彈性收縮,坯布經(jīng)密應(yīng)適當(dāng)小于成品經(jīng)密,而緯密則應(yīng)略大于成品緯密使織物在濕熱處理中有一定的收縮余地,以保證成品具有預(yù)期的彈性伸長(zhǎng)率和手感。同時(shí)又保證織物的內(nèi)在質(zhì)量,坯布經(jīng)密可由下列公式求得:坯布經(jīng)密=成品幅寬×成品經(jīng)密/ 坯布幅寬坯布緯密=成品緯密+(1～2) 緯

    氨綸彈力色織物的后整理工藝

工藝流程:坯布→燒毛→退漿→半絲光→預(yù)縮→定形柔軟整理3. 1　燒毛工序由于氨綸受熱(高溫)易收縮和熔融等特點(diǎn),因此燒毛時(shí)火口溫度宜高,通過(guò)火口速度要快,張力要低,使絨毛快速燒去,而又不影響氨綸。使用氣體燒毛機(jī),火焰溫度1 300 ℃,車(chē)速110 m/min,蒸汽滅火。3. 2　退漿工序

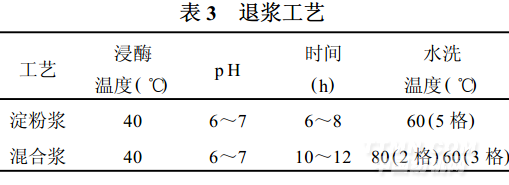

由于氨綸具有耐稀酸不耐熱堿液和濕熱處理時(shí)氨綸絲急劇收縮的特點(diǎn),可采用短流程冷軋堆酶退漿,對(duì)淀粉漿工藝條件可參照棉織物工藝:浸酶溫度40℃,pH 6～7。對(duì)混合漿在浸酶前先采用一格70℃熱水洗,再浸酶打卷,有利于混合漿的溶脹,時(shí)間10～12h,打卷不宜太緊,防止打卷時(shí)由于卷邊產(chǎn)生的壓痕難去除和沾色。退漿工藝見(jiàn)表3。

3. 3　絲光工序

由于聚酯型(維林)氨綸不耐堿,一般對(duì)聚酯型(維林) 彈力織物不進(jìn)行絲光處理,對(duì)聚醚型(萊卡) 彈力織物進(jìn)行半絲光處理。工藝條件:堿濃160 g/ L,噴淋堿濃35～40 g/ L,水洗溫度70℃,落布門(mén)幅為成布門(mén)幅,車(chē)速45m/ min,檢查布面pH如帶堿可用冰醋酸中和,確保布面中性,防止殘堿對(duì)氨綸的傷害。絲光工藝見(jiàn)表4。
