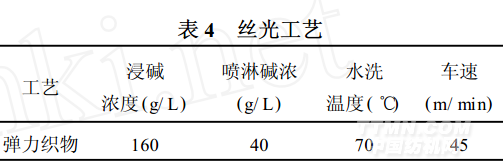

.png)
3. 4 預(yù)縮工序

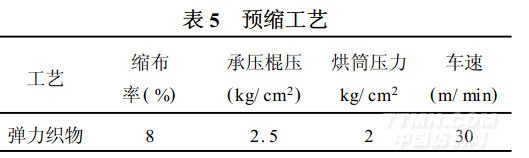

預(yù)縮工序有降低經(jīng)向縮水和穩(wěn)定緯向縮水的作用,對氨綸彈力織物來說呢毯烘燥是關(guān)鍵,能起初步定型的作用。呢毯烘燥溫度宜高,同時(shí)呢毯張力需加大,工藝條件:經(jīng)向縮布率8%,車速30m/ min, 呢毯烘燥溫度120℃,最好使用進(jìn)口橡毯,同時(shí)進(jìn)布張力不宜過大。預(yù)縮工藝見表5。
.png)
3. 5 定形工序

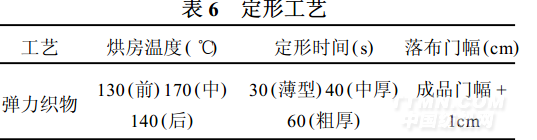

經(jīng)試驗(yàn)由于氨綸在干熱195℃中停留30 s,其彈性會受損,約降低9%左右,160℃時(shí)氨綸彈力的影響不大, 故定形溫度宜控制在170～180℃,不能超過195℃。一般采用8倉熱定型機(jī)定形,由于要考慮冷卻后的少量收縮,落布門幅大于成品門幅。定形工藝見表6。
.png)
4 結(jié)論
4. 1 必須了解所使用的氨綸絲是何種型號,紡制時(shí)的牽伸倍數(shù)是多少。坯布幅寬和成布幅寬,經(jīng)密、緯密設(shè)計(jì)要合理。
4. 2 氨綸彈力棉色織物后整理,燒毛退漿工序要充分考慮氨綸的耐堿性和損傷。擬采用冷軋堆工藝。
4. 3 后整理過程中,要采用低張力,少用堿,快定形的原則,嚴(yán)格按工藝要求穩(wěn)定生產(chǎn),產(chǎn)品質(zhì)量及各項(xiàng)指標(biāo)就可以達(dá)到要求。
<<上一頁[1][2][3]
您所在的位置：
編.gif)
