皂洗 W-100凈洗劑2~3g/L,95~98℃
2.3 后整理
2.3.1 工藝流程
浸軋柔軟劑(親水性氨基硅油40g/L)→拉幅→預(yù)縮→成品
2.3.2 注意事項
拉幅時落布幅寬比成品多拉出1~2cm,防止預(yù)縮時門幅收縮。溫度不要很高,落布手感以溫涼為宜。
預(yù)縮的目的不僅是為了完成縮水率合格,對天絲及其混紡織物風(fēng)格的形成也起著非常重要的作用。因此,預(yù)縮前要給濕,車速不易過快,以30~40m/min為宜,縮率掌握在2%~3%,防止產(chǎn)生過縮印。

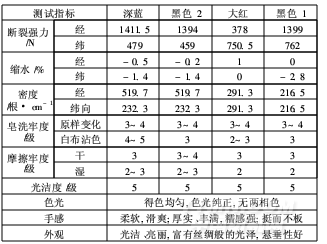

表2 成品檢測指標(biāo)及風(fēng)格
.png)
注:斷裂強(qiáng)度布樣為5cm×20cm;縮水率是按美標(biāo)測試;皂洗牢度和摩擦牢度按國標(biāo)測定;光潔度根據(jù)燒毛級別來評定;色光和外觀按目測法評定;手感則采用觸摸法。
3 結(jié)論
3.1 天絲A-100/棉纖維混紡織物的前處理,要兼顧
天絲和棉纖維各自的性能,原則上應(yīng)以低堿、短時為主,防止天絲纖維出現(xiàn)原纖化。
3.2 布鋏絲光優(yōu)于直輥絲光,既能保證織物緯向縮水,布面光澤也好。
3.3 用RGB型活性染料進(jìn)行濕短蒸染色工藝,可以得到均勻一致、濃艷的深色,而且節(jié)能,環(huán)保,成本低。
3.4 預(yù)縮對織物成品風(fēng)格的形成至關(guān)重要,僅靠提高柔軟劑用量,或換用柔軟劑,是達(dá)不到的。
<<上一頁[1][2][3][4][5][6]
您所在的位置：
編.gif)
