日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

K=(K/S)A/(K/S)B

式中: (K/S)A———棉面的K/S值;

(K/S)B———粘膠面的K/S值。

染料的同色性評(píng)定:

當(dāng)K=1時(shí),棉纖維/粘膠纖維兩種纖維同色;

當(dāng)K>1時(shí),棉纖維色澤深于粘膠纖維;

當(dāng)K<1時(shí),棉纖維色澤淺于粘膠纖維。凡同色平衡指數(shù)K值越接近1,則同色性越好。

2　試驗(yàn)結(jié)果與分析

2.1　染色溫度對(duì)粘/棉交織物同色性的影響分析

染色溫度是染色工藝的重要參數(shù),控制染色溫度可有利于提高染料向纖維內(nèi)部的擴(kuò)散、滲透性能。采用兩種或兩種以上的染料進(jìn)行拼色,首先考慮拼色的先決條件是選用上染速率基本一致的染料,當(dāng)拼色染料吸收速率不一致時(shí),吸收速率快的染料先在織物表面染著,后吸收的染料可能進(jìn)入織物組織內(nèi)部。這是隨著溫度升高,纖維膨化后,殘留在染浴中的染料向纖維內(nèi)部的吸收速率反而大于先吸收染料的擴(kuò)散速率之故,易造成染色不勻;本試驗(yàn)選用的三原色染料具有良好的配伍性和上染同步性,染料互配比例見表2。

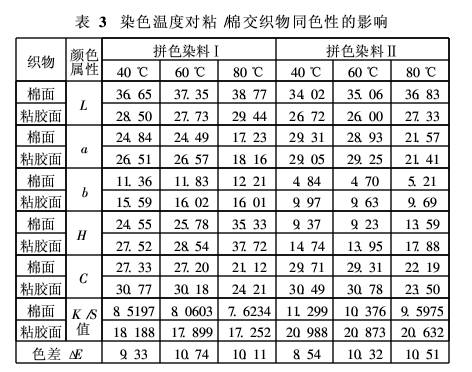

拼色染料對(duì)粘/棉交織物分別進(jìn)行40, 60和80℃浸染,其顏色數(shù)據(jù)見表3。

由表3可知,隨著染色溫度的升高,棉纖維的表觀得色量減小(表現(xiàn)為L(zhǎng)值增大),而粘膠纖維的表觀得色量是先增大后減小,在60℃時(shí)最大(表現(xiàn)為L(zhǎng)值最

色差ΔE9. 33 10. 74 10. 11 8. 54 10. 32 10. 51小)。因?yàn)?溫度升高既有利于纖維的膨化,又可加速染料分子的擴(kuò)散,兩者都有利于染料的上染和染料-纖維鍵的形成。但溫度的升高也會(huì)加速染料的水解,使纖維的得色量下降。從a、b、c值來看,隨著溫度的升高,a、b、c值沒有比較明顯的變化規(guī)律。綜上所述,粘/棉交織物的染色溫度選擇60℃為宜。

2.2　染色時(shí)間對(duì)粘/棉交織物同色性的影響分析

染色時(shí)間同樣是染色工藝的重要參數(shù),控制染色時(shí)間有利于促進(jìn)染料的擴(kuò)散和滲透。本試驗(yàn)選用的三原色染料在互配的基礎(chǔ)上進(jìn)行淺色系列(染料用量為0. 45% owf)和深色系列(染料用量為1. 5% owf)的染色,染色工藝選用60℃恒溫浸染工藝,染色時(shí)間分別為10, 20, 30和40min,染色織物的色差和同色性平衡值曲線見表4。
