日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

勻染劑Sandogen CN/(g/L) 1. 0

有機(jī)釋酸劑SandacidVS/(g/L) 1. 0

升溫速率/(℃/min) 1. 0

保溫時間/min 20

浴比1∶5

(3)深色處方與條件

Nylosan S型染料/% (owf) 2. 01~4. 00

(特深色>4)

柔軟劑ImacolPAM/(g/L) 1. 0

勻染劑Sandogen CN/(g/L) 0. 5

有機(jī)釋酸劑SandacidVS/(g/L) 2. 0

升溫速率/(℃/min) 1. 5

保溫時間/min 30(特深色40)

浴比1∶5

柔軟劑的作用是降低織物與設(shè)備的摩擦因數(shù),從而減少織物刮痕和折皺痕的產(chǎn)生。有機(jī)釋酸劑隨溫度升高逐漸釋放出酸,使染浴pH值從弱堿性緩慢滑移至酸性。

2. 3. 2　上染率與伸長率

尼龍三角絲彈力織物主要用于泳裝與內(nèi)衣,對回彈性與拉伸性的要求較高。

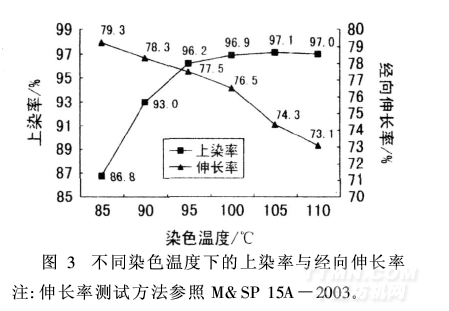

0. 5%Nylosan藍(lán)NBLN分別在85, 90, 100, 105和110℃條件下染色20 min。通過測定染液吸光度計(jì)算上染率。拉力測試方法采用英國Marks& Spencer方法。尼龍三角絲彈力織物的上染率與經(jīng)/緯向伸長率分別見圖2和圖3。

圖2和圖3中,隨染色溫度上升,上染率提高,經(jīng)緯向拉力(Elongation值)降低,染料上染率在95℃左右基本平衡,染色溫度超過100℃,拉力降低更明顯。因此,確定染色溫度為95℃。此外,若尼龍三角絲所受外力不均勻,纖維截面極易發(fā)生形變,導(dǎo)致布面刮痕。所以,風(fēng)機(jī)馬達(dá)頻率和導(dǎo)布輥速率的設(shè)定要盡量柔和,織物在設(shè)備中行走一圈的時間以2. 5 min左右為宜。
