日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

這是因?yàn)樘妓釟溻c、防染鹽S和染料都是電解質(zhì)，聚丙烯酸類合成增稠劑在電解質(zhì)的作用下.失去對(duì)水的增稠作用，導(dǎo)致粘度下降而海藻酸鈉與聚丙烯酸類合成增稠劑的增稠機(jī)理不同.基本不受電解質(zhì)的影響。

綜上所述.3：7混合糊料耐電解質(zhì)的性能比海藻酸鈉稍差.但與ZW603相比有了很大改善。圖1中色漿粘度的變化曲線也說明了這一點(diǎn)

2.1.3.4與尿素的相容性

尿素是活性染料印花常用的助溶劑、吸濕劑，除個(gè)別染料染深濃色時(shí)用量在10%左右外，一般尿素用量不超過6%，圖6為各原糊與尿素的相容性。

由圖6可以看出.三種糊料隨著尿素的加入.粘度值略有升高后又降低，最終恢復(fù)至原粘度附近對(duì)尿素的穩(wěn)定性好這是因?yàn)槟蛩厥欠请娊赓|(zhì)，不會(huì)引起合成增稠劑粘度的大幅度下降剛開始加入粘度升高是由于尿素的吸濕膨化功能所致.但吸濕膨化至一定程度，原糊料分子之間的作用力被削弱.導(dǎo)致粘度降低，但最終仍能 維持混合糊料的原粘度水平。

2.1.4混合糊的抱水性

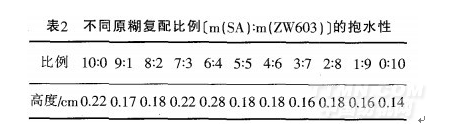

表2為各混合糊料的抱水性

由表2知，單獨(dú)合成增稠劑zW603的抱水能力最強(qiáng)，海藻酸鈉抱水性相對(duì)較差。隨著ZW603比例的增大，抱水性增強(qiáng)。一般來說原糊的抱水性要求在0.10.2cm之間較為合適.各混合糊的抱水能力均符合此要求

2.1.5耐儲(chǔ)存穩(wěn)定性

單獨(dú)海藻酸鈉糊料25℃放置一周后粘度嚴(yán)重下降，兩周后變質(zhì)并產(chǎn)生異味失去增稠能力。
