日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

c．紗線制造階段與吸水性能優(yōu)良的纖維混紡成紗或組成多層構造紗線

d．織物染整加工階段使用親水化合物對織物進行表面整理

1．3聚酯纖維的合成

市場上大多數(shù)吸濕、排汗、速干織物都是使用單一的異型纖維．例如Coolmax⑧、Coolplus、Coold~⑧、Coolbst⑧等是十字形或三葉形纖維。

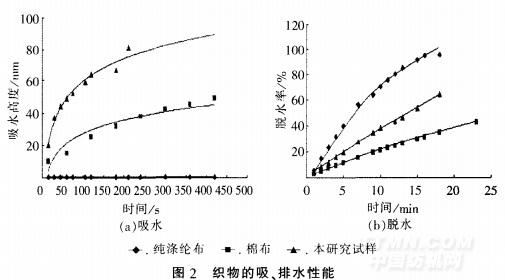

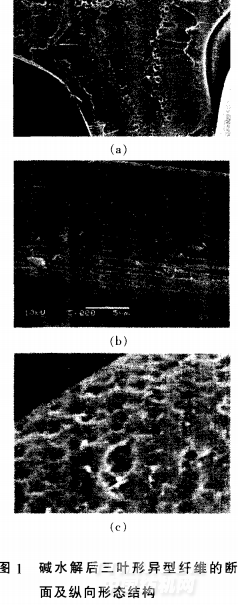

本研究全面考慮潤濕、吸濕、擴散、速干幾個功能的關系，提出了一種新的設計思路．即合成一系列具有不同特性黏數(shù)的含有少量無機納米粉體成孔劑和磺酸鹽基團的共聚酯．與常規(guī)PET以規(guī)定的比例共混紡絲．控制共聚酯在纖維斷面內、外層的分布．制成葉形纖維：冉將織造成的織物進行適度的堿減量處理．同時使纖維表而形成諸多溝槽或微坑構造．內部呈現(xiàn)諸多孔洞．殘存的磺酸鹽基團為織物提供了對水的良好潤濕性能．義借助于附有溝槽或微坑構造的異型纖維問的毛細效應達成吸濕、擴散效果．擴夫水對織物的吸濕表面積：冉加上纖維表面的諸多溝槽或微坑構造所形成的大蒸發(fā)比表而積．以及聚酯基體本身吸濕性基團少的特點．實現(xiàn)汗液的快速蒸發(fā)．從而實現(xiàn)了織物的高吸濕、排汗、速干功能、堿水解后，葉形異型纖維的斷面形態(tài)結構見網(wǎng)1a．縱向形態(tài)結構見岡1h、圖1c純滌綸、棉布及本研究試樣的吸、排水性能比較見圖2

2彈性纖維

彈性纖維越來越廣泛地應用于服用織物．最為著名的是美國杜邦公司的萊卡纖維有關高分子彈性纖維的研究T作很多．然而實際產業(yè)化并得到應用的并不多

2．1彈性纖維的發(fā)展

1968年杜邦公司發(fā)現(xiàn)了以聚對苯二甲酸丁二醇酯(PBT)為硬段．以聚四氫吠喃(PTMG)為軟段構成的嵌段型共聚醚酯．它具有優(yōu)良的彈性1972年．杜邦公司和東洋紡(株)幾乎同時發(fā)表了以Hytrel⑧和，L，7oI．-、／@為商品名的彈性體專利技術．實際上．它們的化學結構都是上述嵌段型共聚醚酯20世紀80年代，諸多研究者曾試圖將聚對苯二甲酸丁二醇酯rPBT)制備成彈性纖維進入90年代．隨著Pr丌的問世又有人研究Pr丌彈性纖維．但均不盡如人意90年代帝人(株)和工二于力(株)分別以L，夕七⑧和廿夕七滅@為商品名將上述嵌段型共聚醚酯實施小批量生產纖維的實驗．然而彈性及耐老化性能的不足未能使它形成規(guī)模
