日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

WRC-GS85采用強(qiáng)韌性高分子材料改性后，膠輥符合配方設(shè)計(jì)預(yù)期目的，在線速度達(dá)到400m/min實(shí)際應(yīng)用中，適紡性良好，成條質(zhì)量好而穩(wěn)定。

3.4  長(zhǎng)期紡紗效果

我們?yōu)榱蓑?yàn)證WRC-GS85高速并條輥長(zhǎng)期紡紗效果，分周期上車(chē)觀察，記錄了一個(gè)周期內(nèi)成條質(zhì)量變化，及若干周期中膠輥直徑大小變化的成條質(zhì)量變化，結(jié)果分別見(jiàn)表4、表5。

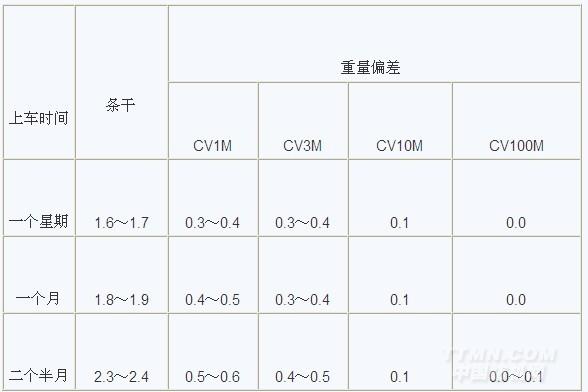

表4：WRC-GS85周期內(nèi)測(cè)試數(shù)據(jù)


注：隨機(jī)電腦顯示屏動(dòng)態(tài)測(cè)試數(shù)據(jù)。膠輥直徑：前Φ37、中、后Φ45，表面雙組份涂料處理。

表5  WRC-GS85若干周期測(cè)試數(shù)據(jù)

注：隨機(jī)電腦顯示屏動(dòng)態(tài)測(cè)試數(shù)據(jù)。分別上車(chē)一個(gè)星期后測(cè)試。

根據(jù)表3、表4、表5測(cè)試數(shù)據(jù)，和實(shí)際生產(chǎn)觀察，WRC-GS85膠輥在兩個(gè)多月使用周期內(nèi)，基本無(wú)繞膠輥、推白花現(xiàn)象發(fā)生，抗靜電、吸收濕性較好，開(kāi)冷車(chē)情況較為正常，特別在線速度400m/min以上的高速情況下，仍無(wú)繞膠輥、推白花現(xiàn)象，半制品質(zhì)量、紡紗性能和品種適應(yīng)性方面達(dá)到進(jìn)口高速并條輥水平，在各周期內(nèi)半制品質(zhì)量無(wú)明顯變化，可*穩(wěn)定。無(wú)錫慶豐發(fā)展有限公司經(jīng)三年多來(lái)的應(yīng)用實(shí)踐，目前3臺(tái)伏克高速并條機(jī)全部采用WRC-GS85替代隨機(jī)進(jìn)口并條輥生產(chǎn)。

4.  應(yīng)用實(shí)踐

4.1  膠輥制作

4.1.1  精磨

并條膠輥采用硫化包膠，精磨使用A802磨床，砂輪轉(zhuǎn)速1800～2000轉(zhuǎn)/分，砂輪為60粒大氣孔砂輪。操作要細(xì)心，精磨磨削量控制在0.10～0.20mm之內(nèi)，采用錐型頂針磨礪4個(gè)往復(fù)，保證下機(jī)規(guī)格精度及質(zhì)量。

4.1.2  膠輥表面處理

4.1.2.1  選擇雙組份涂料，采用筆涂，涂前精磨的膠輥表面保持清潔，第一遍涂料配比可適當(dāng)稀一些，配比為1：4，盡量讓涂料滲透到膠輥表面里層去，間隔15分鐘復(fù)涂第2遍，配比為1：3.5，主要是讓膠輥表層結(jié)一定厚度的涂料薄膜，總之上好涂料的膠輥表面應(yīng)具有：“光而不亮、爽而不繞、燥而不脫”的特點(diǎn)，放置潔凈處48小時(shí)后方可上車(chē)使用。

4.1.2.2  上好涂料的膠輥，最好上車(chē)前用金相砂紙，在磨床上輕砂拋光，手感光滑為止，可防止開(kāi)冷車(chē)產(chǎn)生的卷繞現(xiàn)象。
