日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

作者: 趙酒泉

關(guān)鍵字： 改性滌綸纖維   陽離子可染性   陽離子染料   染色   上染率

摘要：從纖維結(jié)構(gòu)及染色工藝對(duì)陽離子染料可染滌綸纖維的染色性能進(jìn)行了研究。探討了染料用量、pH值、勻染 劑用量、和染色時(shí)間對(duì)染色的影響。通過對(duì)比試驗(yàn)得出最佳染色處方和工藝條件為：染料用量0．5％(O．W．f)， pH值3．5-4．5，醋酸鈉1％(O．W．f．)，勻染劑1227 0．5％(O．W．f)，浴比1：30，100ºC染100分鐘。

關(guān)鍵詞：改性滌綸纖維；陽離子可染性；陽離子染料；染色；上染率
滌綸纖維是由聚對(duì)苯二甲酸乙二酯制成的疏水 性纖維。由于滌綸分子鏈結(jié)構(gòu)緊密，缺乏羧基、磺 酸基等親水性基團(tuán)而不能用直接染料、酸性染料、 堿性染料等染色。必須在高溫高壓、熱熔或載體存 在條件下用分散染料染色。陽離子染料可染改性方 法是將滌綸改性劑，如間苯二甲酸二甲酯-5-磺 酸鈉(俗稱三單體，英文縮寫SIPM)與滌綸共聚， 共聚后的滌綸分子鏈中引入了磺酸基團(tuán)，染色后所 染織物色彩鮮艷，染料吸盡率高，大幅度減少了印 染廢水的排放。共聚聚酯切片又能增加抗靜電、抗 起毛球及吸濕性能，是近年來改善滌綸染色性能的 主要方法之一。

1實(shí)驗(yàn)

1．1材料、藥品及儀器

材料：陽離子染料可染改性滌綸纖維。

藥品及染料：醋酸、醋酸鈉、碳酸鈉(分析純，西安化學(xué)試劑廠)；勻染劑1227、陽離子艷藍(lán)

RL、陽離子桃紅FG、陽離子黃7GL(市購工業(yè)品)。

儀器：722型分光光度計(jì)(上海精密科學(xué)儀器有限公司)；BS 110S電子天平(北京賽多利斯天平有限公司)；101型烘箱、2孔恒溫水浴鍋(北京科偉永興實(shí)驗(yàn)儀器有限公司)。

1．2染色工藝

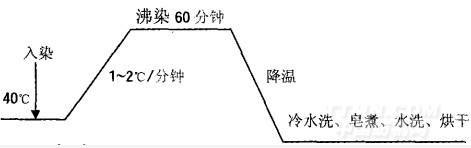

在40℃人染，1℃-2℃／分鐘升溫至100oC，沸染60分鐘，染色完畢后降溫冷卻，取出試樣，冷水洗、皂煮、水洗、烘干。染色工藝曲線如下：

1．3皂洗

皂片2 L、碳酸鈉lg／L，浴比1：50配成皂液，9O℃下處理10分鐘，取出水洗。

1．4測(cè)定

1．4．1染料最大吸收波長的測(cè)定

將染色原液用蒸餾水稀釋至0．04 g／L，選擇可見光范圍380～780mm。用722型分光光度計(jì)在可見光范圍內(nèi)，采用試探法在不同波長下測(cè)染料的吸光度，最后在最大吸光度下找出染料的最大吸收波長 。

1．4．2染料上染率的測(cè)定

按照GB／T23976．1-2009染料上染速率曲線上色率測(cè)定法測(cè)定。

2 結(jié)果與討論

2．1 陽離子艷藍(lán)RL的最大吸收波長

由圖1可知，陽離子艷藍(lán)RL的最大吸收波長

2．2陽離子桃紅FG的最大吸收波長

由圖2可知，陽離子桃紅FG的最大吸收波長為520 nm。

2．3陽離子黃7GL的最大吸收波長

由圖3可知，陽離子黃7GL的最大吸收波長為410 nm。
